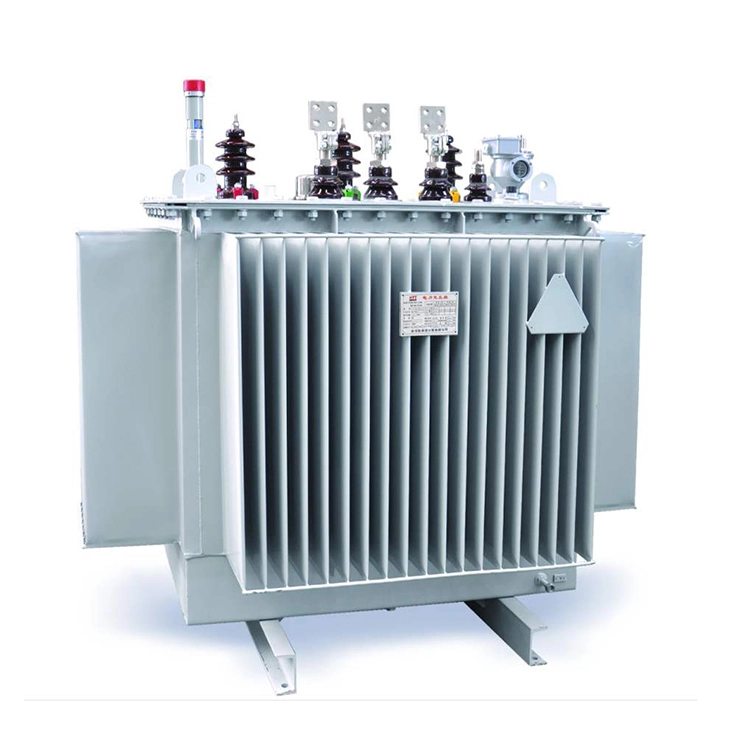

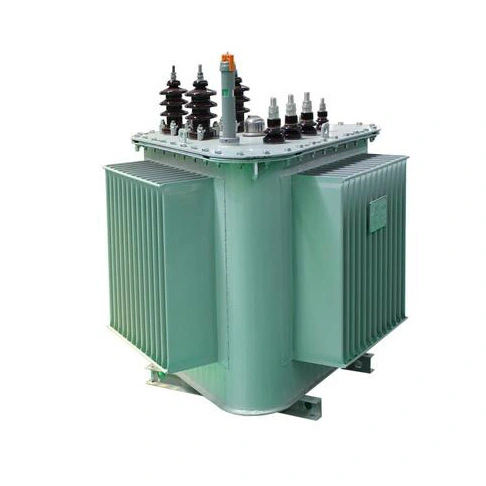

Galios transformatorius 200kva x 15kv iki 0,4kv

galios transformatorius 200kva x 15kv iki 0,4kv tai galios transformatoriaus tipas, kurio vardinė galia 200 kva, įėjimo įtampa 15 kv, o išėjimo įtampa 0,4 kv.

Mūsų įmonė naudoja didelio magnetinio laidumo orientuotą silicio plieną, kuris toliau apdorojamas į aukštos kokybės šalto valcavimo silicio plieno lakštus ir sudedamas kartu. Naudojant foliją apvijų ritiniams ir naujoms izoliacinėms medžiagoms bei procesams, 200 kva x 15 kv iki 0,4 kv galios transformatorius pasižymi atsparumu aukštai temperatūrai, smūgiams ir visiškai sandarios konstrukcijos dizainu.

Visiškai sandarios konstrukcijos konstrukcija užtikrina stabilią transformatoriaus alyvos kokybę, prailgina techninės priežiūros ciklą, o kartu iš gofruoto lakšto tipo aušintuvų pagamintas visas alyvos bakas yra pagamintas naudojant fosfatavimo ir kelių sluoksnių antikorozinio purškimo procesus, kurie pasižymi puikiu atsparumu oro sąlygoms.

Galios transformatoriaus 200kva nuo 15kv iki 0,4kv prijungimo grupė yra Dyn11, kuri sumažina harmonikų poveikį elektros tinklui ir pagerina maitinimo kokybę.

Techninis parametras:

Kl .: Kokius elementus reikia patikrinti 200 kva 15–0,4 kv maitinimo transformatoriui prieš išeinant iš gamyklos?

A: Siekiant užtikrinti stabilų ir efektyvų transformatoriaus veikimą, prieš gaminant transformatorių bus atlikta daugybė bandymų. Atliekant nuolatinės srovės varžos testą, išmatuokite trijų fazių aukštos ir žemos įtampos apvijų nuolatinės srovės varžą, patikrinkite trijų fazių balanso greitį ir pašalinkite nutrūkusių laidų bei prasto litavimo triktis. Įtampos santykio testui išmatuokite tikrąjį 15kV/0.4kV santykį, patvirtinkite čiaupo padėties tikslumą ir apsisukimų skaičiuje nėra paklaidos. Izoliacijos varžos bandymui naudokite daugiafunkcį matuoklį, kad išmatuotų izoliaciją tarp aukštos ir žemos įtampos bei tarp aukštos ir žemos įtampos ir įžeminimo, ir nustatykite, ar izoliacija yra tinkama. Galios dažnio atsparumo įtampos bandymas praeina atsparumo įtampos bandymą tarp aukštos ir žemos įtampos iki žemės, tarp žemos įtampos į žemę ir tarp aukštos ir žemos įtampos, kad būtų galima įvertinti izoliacijos stiprumą ir kt.

Kl .: Kodėl prieš pradedant eksploatuoti būtina atlikti impulsinio uždarymo bandymą naujai sumontuotiems arba pervežamiems galios transformatoriams 200 kva x 15 kv iki 0,4 kv?

A: Pašalinus be apkrovos transformatorius iš elektros tinklo, atsiras darbo per didelė įtampa. Mažoje srovės įžeminimo sistemoje šios viršįtampio amplitudė gali siekti 3–4 kartus didesnę už vardinę fazės įtampą; didelėje įžeminimo sistemoje eksploatacinės viršįtampio amplitudė taip pat gali siekti 3 kartus didesnę už vardinę fazės įtampą. Todėl norint patikrinti, ar transformatoriaus izoliacija gali atlaikyti vardinę įtampą ir darbo viršįtampą veikimo metu, prieš pradedant eksploatuoti galios transformatorius nuo 200 kva x 15 kv iki 0,4 kv reikia atlikti kelis impulsinio uždarymo bandymus.

Be to, pradėjus veikti tuščiosios eigos transformatoriui, bus generuojama žadinimo viršįtampio srovė, kurios vertė gali siekti 6–8 kartus didesnę už vardinę srovę. Kadangi sužadinimo viršįtampio srovė sukurs didelę elektrodinaminę jėgą, impulsinio uždarymo bandymo atlikimas taip pat yra veiksminga priemonė norint įvertinti galios transformatorių 200 kva ir 15 kv iki 0,4 kv mechaninį stiprumą ir tai, ar suges relės apsauga.
