Trijų fazių S11 35kv 1000kva ant apkrovos galios transformatoriaus

Trifazis s11 35kv 1000kva apkrovos galios transformatorius yra energiją taupanti paskirstymo įranga, kurią suprojektavo ir pagamino Wenzhou Xifa Electric Power Equipment Co., Ltd. griežtai laikantis nacionalinių standartų GB/T 6451 ir GB 1094. Šis gaminys suprojektuotas ir pagamintas naudojant pažangias technologijas. Trifazis s11 35kv 1000kva apkrovos galios transformatorius pasižymi protinga konstrukcija, stabiliu veikimu, patikimu veikimu ir puikiu energijos taupymo efektu. Plačiai taikoma miesto ir kaimo pramonės ir žemės ūkio elektros tinkluose, kasybos įmonėse, mažose ir vidutinėse pastotėse.

Siųsti užklausą

Prekės aprašymas

Trifazis s11 35kv 1000kva apkrovos galios transformatorius atitinka IEC ir GB standartų standartus. Šio gaminio be apkrovos įtampos reguliavimo diapazonas yra 35±3*2,5% kV ir 38,5±3*2,5% kV. Jį galima reguliuoti rankiniu būdu, elektra arba automatiškai įtampos reguliavimo diapazone, naudojant neapkrovos įtampos reguliavimo jungiklį pirminėje pusėje, kad būtų užtikrintas išėjimo įtampos stabilumas. Transformatoriams, kurių galia viršija 6300 kVA, esant 35 kV lygiui, sulankstytų plokščių alyvos bakų naudojimas žymiai padidina alyvos bako mechaninį stiprumą, sumažina suvirinimo siūles, pagerina transformatoriaus išvaizdos kokybę ir turi gerą ekonominę naudą.

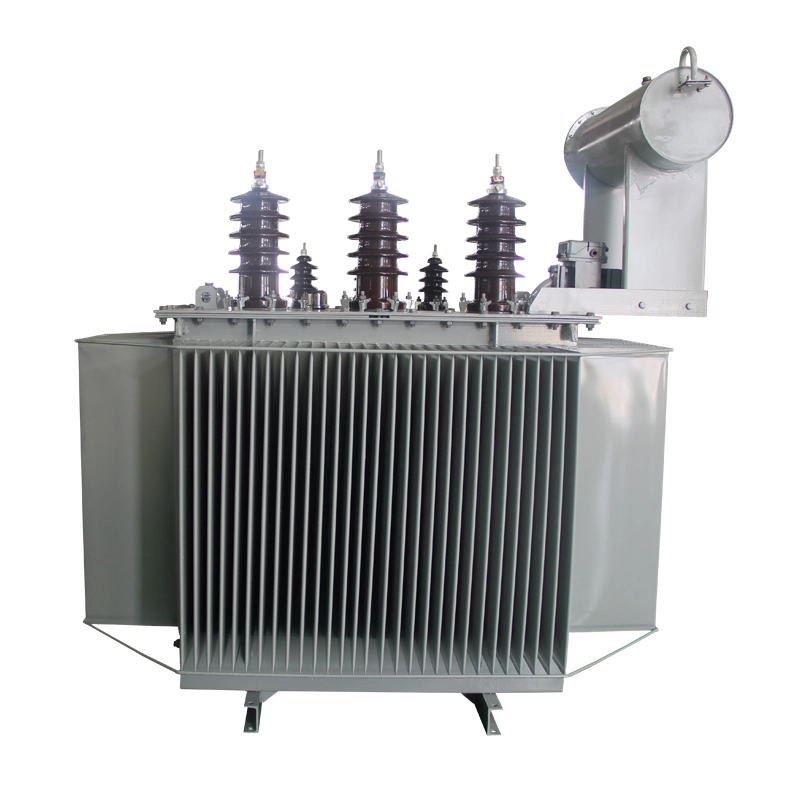

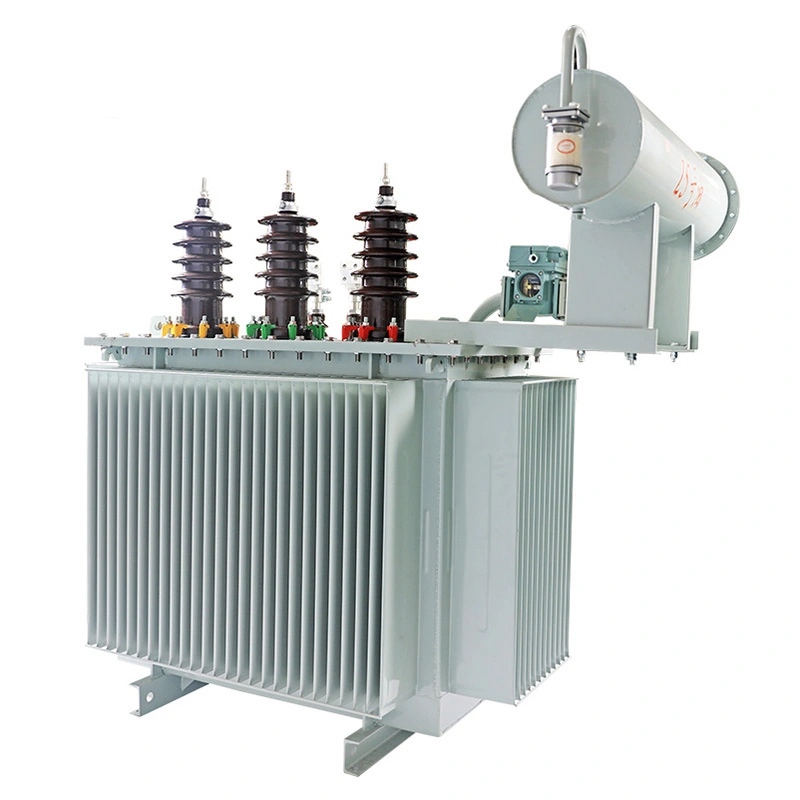

Three Phase S11 35kv 1000kva On Load Power Transformer

Techninis parametras:

Produkto pavadinimas	Trifazis s11 35kv 1000kva ant apkrovos galios transformatoriaus
Nominali talpa	1000 kVA
Nominali įtampa (HV pusė)	35 kV / 38,5 kV
Nominali įtampa (LV pusė)	0,4 kV (400 V) / 6,3 kV / 10,5 kV (pritaikoma)
Vektorių grupė	Yd11 (HV Star / LV Delta, rekomenduojama) Yyn0 (pasirenkama 400 V LV)
Vardinis dažnis	50 Hz
Praradimas be apkrovos	≤1,15 kW (už GB/T 6451)
Apkrovos praradimas (esant 75 ℃)	≤11,46 – 11,54 kW
Srovė be apkrovos	≤0,9 % – 1,8 % (standartinė vertė ≤0,9 %)
Trumpojo jungimo varža	6,5 % (standartinė vertė)
Izoliacijos klasė	A klasė (panardintas į aliejų)
Aušinimo būdas	ONAN (natūralus aliejus, natūralus oras / savaime aušinamas)
Apsaugos laipsnis	IP20, IP23 (neprivaloma naudoti lauke)

Savybės:

1. Energijos suvartojimas yra mažas, o energijos taupymo efektas yra puikus. Pažymėtina, kad praradimas be apkrovos buvo žymiai sumažintas, vidutiniškai maždaug 25 % mažesnis nei nacionalinis standartas GB/T6451.

2. Šerdis pagamintas iš aukštos kokybės šalto valcavimo silicio plieno lakštų. Namuose pažangi skersinio pjovimo linija užtikrina, kad pjovimo šlaunelės būtų mažesnės nei 0,02 mm. Visą procesą sudaro visos kūginės jungtys, nėra perforavimo ir jungų persidengimo. Pagrindiniai stulpeliai yra sukrauti ir sujungti kartu, sudarydami kompaktišką, plokščią ir vientisą visumą. Tai efektyviai sumažina transformatoriaus praradimą be apkrovos, srovę be apkrovos ir triukšmą.

3. Trifazės s11 35kv 1000kva apkrovos galios transformatoriaus ritės yra pagamintos iš didelio grynumo vario, kuriame nėra deguonies, o tai veiksmingai sumažina vario nuostolius. Ritės trinkelių ir atraminių strypų kampai yra suapvalinti, todėl elektrinis laukas yra vienodas ir padidėja patikimumas. Vidinė apvijos atrama yra sustiprinta, kad padidintų jos stabilumą ir apsaugotų nuo nestabilumo bei deformacijos.

4. Cisternos sienelė pagaminta iš vieno plieno plokštės gabalo. Didelė presavimo mašina ją suformuoja į gofruotą konstrukciją, kuri sumažina suvirinimo siūlių skaičių, padidina mechaninį stiprumą, išplečia šilumos sugerties plotą, pagerina šilumos išsklaidymo efektą, o tuo pačiu metu gofruotoji rezervuaro sienelė išvengia plokštuminio garso bangų atspindžio, taip sumažindama triukšmą. Trifazis s11 35kv 1000kva apkrovos transformatorius kaip visuma yra gražus ir paprastas.

5. Priimamas kapsulės tipo alyvos rezervuaras, kuris efektyviai sulėtina transformatoriaus alyvos senėjimo procesą; rodyklės tipo alyvos lygio matuoklis gali užkirsti kelią klaidingam alyvos lygiui ir išspręsti transformatoriaus alyvos šviesos sukelto senėjimo problemą; dujų relė su dujų surinkimo įtaisu patogi priežiūrai ir eksploatacijai.

6. Specialiai apdorojama trijų fazių s11 35kv 1000kva ant apkrovos transformatoriaus alyvos rezervuaro sandarinimo dalis, o visas bako korpusas apipurškiamas dažais, kad būtų pašalinti aštrūs kampai, atplaišos ir apdorojimo metu susidarantys suvirinimo šlakai bei pagerintas dažų sukibimas.
