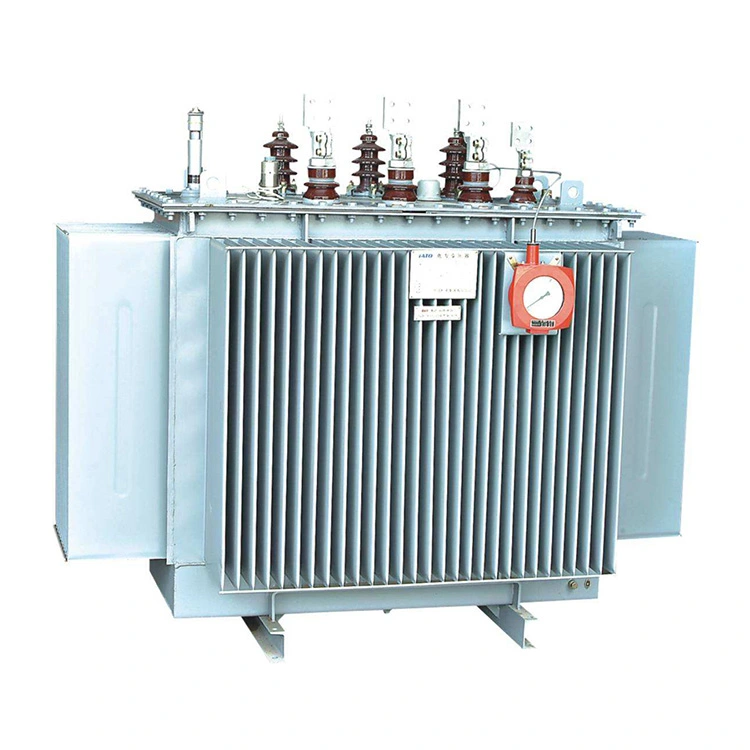

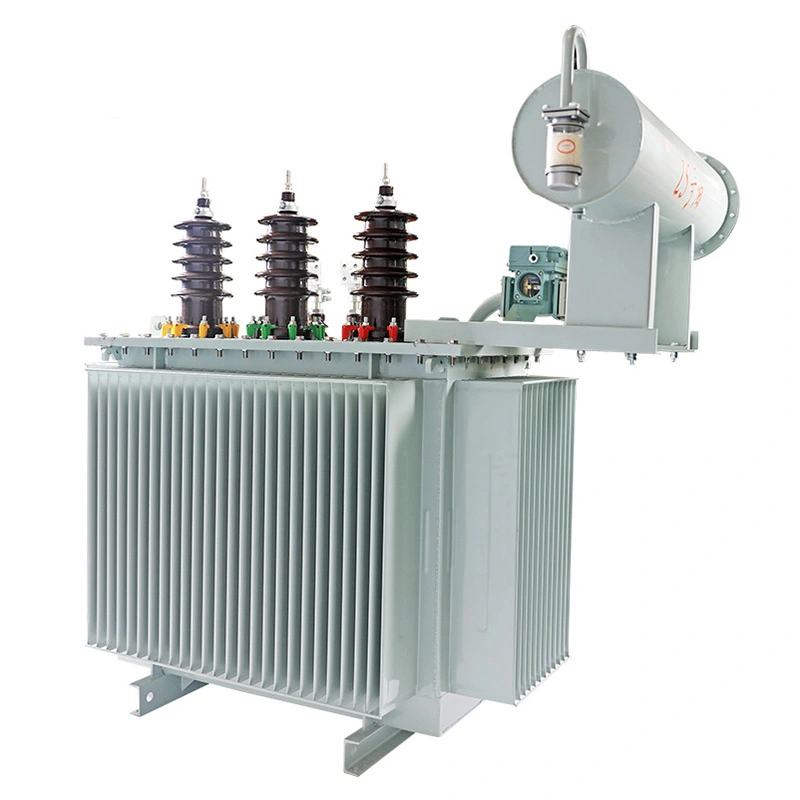

1000kva paskirstymo galios transformatorius nuo 11 iki 33kv

1000kva paskirstymo galios transformatorius nuo 11 iki 33kv yra pagrindinė vidutinės įtampos elektros įranga, pagaminta pagal IEC 60076 ir GB 1094 standartus. Jis konvertuoja 11 kV įvesties galią į 33 kV išvestį, realizuodamas energijos perdavimą tarp įtampos lygių, plačiai naudojamas pramonės parkuose, elektrinėse, kaimo tinklų atnaujinime ir didelėse pramonės įmonėse.

Taikant YNd11 vektorių grupę, CRGO silicio plieno šerdį ir gryno vario apvijas, 1000kva paskirstymo galios transformatorius nuo 11 iki 33kv pasižymi mažu energijos suvartojimu, dideliu perkrovos pajėgumu ir stabiliu veikimu. ± 2 × 2,5% be apkrovos įtampos reguliavimas užtikrina stabilų išėjimą, o hermetiška sandari konstrukcija tinka montuoti viduje ir lauke, užtikrinant patikimą maitinimo palaikymą įvairiais scenarijais.

1000kva paskirstymo galios transformatorius nuo 11 iki 33kv daugiausia naudojamas vidutinės įtampos elektros tinklų įtampos didinimo scenarijuose.

Jo specifinės taikymo sritys apima:

1. Pramonės parkai, didelės pramonės ir kalnakasybos įmonės: 11 kv, pagamintą savo elektrinėse arba gautą iš elektros tinklo, konvertuoti į 33 kv aukštos įtampos galią, skirtą vidiniam energijos perdavimui ir elektros tiekimui dideliems įrenginiams.

2. Jėgainės ir pastotės: Naudojama kaip įtampos kėlimo įranga generatoriams, generatorių generuojamą žemos įtampos galią paverčiant 33 kv aukštos įtampos galia ir prijungiant ją prie vidutinės įtampos elektros tinklo.

3. Kaimo elektros tinklo atnaujinimas: Padidinti kaimo elektros tinklo įtampos lygį, sumažinti perdavimo nuostolius ir užtikrinti kaimo elektros energijos tiekimo stabilumą.

4.Didelės statybvietės ir laikini elektros energijos tiekimo projektai: Suteikti stabilią 33 kv aukštos įtampos maitinimą didelėms statybinėms mašinoms ir laikinoms maitinimo sistemoms.

Techninis parametras:

Kl.: Kokie yra transformatorių alyvos priežiūros standartai? Kada reikia papildyti arba pakeisti alyvą?

A: Šis 1000 kva paskirstymo galios transformatorius nuo 11 iki 33 kv turi visiškai sandarią struktūrą. Įprastai veikiant be alyvos nuotėkio, nereikia dažnai papildyti alyvos.

Techninės priežiūros gairės: kas 1–2 metus paimkite transformatoriaus alyvos mėginius ir patikrinkite gedimo įtampą, drėgmės kiekį ir rūgšties vertę. Jei alyvos lygis yra žemiau standartinės skalės, alyvos spalva yra tamsi ir drumsta, drėgmė viršija standartą arba sumažėja izoliacijos stiprumas, reikia laiku papildyti alyvą arba visiškai pakeisti alyvą. Griežtai draudžiama maišyti skirtingų markių ar skirtingų gamintojų transformatorių alyvas. Pakeitus alyvą, reikia kruopščiai ištuštinti, kad būtų išvengta vietinių išleidimo gedimų, kuriuos sukelia alyvoje esantys oro burbuliukai.

Kl .: kokia yra standartinė trumpojo jungimo varžos vertė 1000 kva paskirstymo galios transformatoriui nuo 11 iki 33 kv? Kokia šio nustatymo reikšmė?

A: Standartinė trumpojo jungimo varža nustatyta 6,5 ​​%. Ši vertė yra nacionalinis standartas ir IEC standarto nustatymas, skirtas 1000kva paskirstymo galios transformatoriui nuo 11 iki 33kv. Jis negali būti pakeistas savavališkai.

Pagrindinės konstrukcijos svarba yra: pirma, ji veiksmingai apriboja didžiausią trumpojo jungimo srovę elektros tinklo trumpojo jungimo gedimų metu, sumažina trumpojo jungimo elektrovaros jėgos poveikį transformatoriaus apvijoms ir šerdims ir išvengia didelių gedimų, pvz., apvijų deformacijos ir šerdies pažeidimo; Antra, jis atitinka vidutinės įtampos tinklo trumpojo jungimo galią, užtikrina tikslų prieš ir pasrovių skirstomųjų įrenginių bei relinės apsaugos įrenginių nustatymų derinimą, apsaugo nuo gedimų išjungimo virš lygio ir garantuoja visos vidutinės įtampos paskirstymo sistemos stabilumą; Trečia, jis valdo 1000kva paskirstymo galios transformatoriaus nuo 11 iki 33kv įtampos reguliavimo greitį, išvengia pernelyg didelių įtampos nuokrypių apkrovos svyravimų metu ir užtikrina, kad maitinimo kokybė atitiktų standartus.
