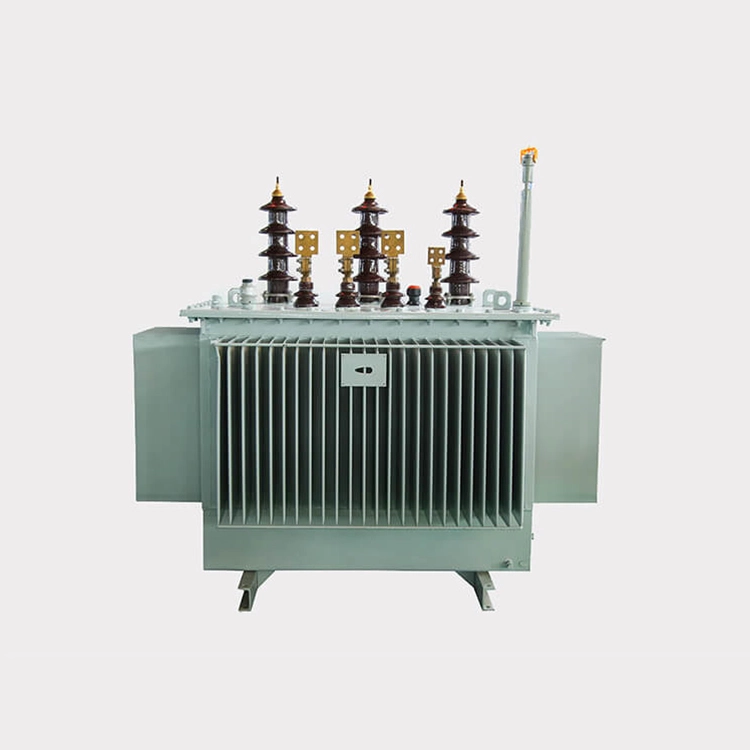

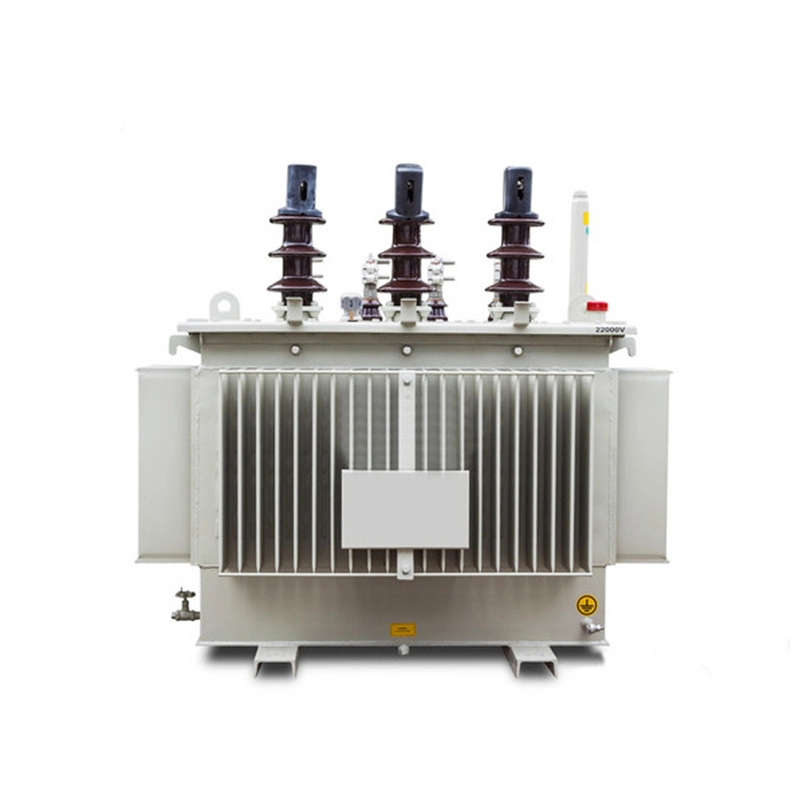

22kv iki 400v 200kva galios transformatorius

22kv iki 400v 200kva galios transformatorius yra nepakeičiama pagrindinė elektros įranga energijos perdavimo ir paskirstymo srityje. Juo pasiekiama įtampos transformacija ir energijos perdavimas elektromagnetinės indukcijos principu. Įranga daugiausia sudaryta iš šerdies, apvijų, šilumos išsklaidymo konstrukcijos ir saugos apsaugos komponentų, turinčių stabilią struktūrą ir patikimą veikimą.

22kv iki 400v 200kva galios transformatoriuje kaip medžiaga naudojami aukštos kokybės šaltai valcuoti orientuoti didelio magnetinio pralaidumo silicio plieno lakštai ir taikomas 45° viso nuolydžio daugiapakopis progresyvus laminavimo procesas, kuris užtikrina, kad apkrovos neprarastų, apkrovos srovė būtų žymiai sumažinta ir triukšmo lygis.

22kv–400v 200kva galios transformatoriaus žemos įtampos apvijos, išskyrus mažos talpos apvijas, kuriose naudojami variniai laidai, bendra konstrukcija yra cilindrinė, apvyniota varine folija; aukštos įtampos apvija turi daugiasluoksnę cilindrinę struktūrą, naudojant popieriumi dengtus plokščius arba emaliuotus laidus.

Taikant tą pačią vyniojimo techniką ir naudojant didelės spartos vyniojimo mašiną, užtikrinama, kad apvijos įtempimas išliks pastovus, o vielos pluoštas būtų glaudžiai išdėstytas, taip pasiekiamas subalansuotas amperų posūkių pasiskirstymas, mažas nuotėkio magnetinis laukas, didelis mechaninis stiprumas ir stipri apsauga nuo trumpojo jungimo.

Techninis parametras:

Savybės:

1.Aukštas efektyvumas ir energijos taupymas

Vidutinis 22kv – 400v 200kva galios transformatoriaus nuostolis be apkrovos sumažėja 30 %, palyginti su standartu GB/T6451, vidutinis apkrovos nuostolis sumažėja 25 %, o eksploatavimo sąnaudos sumažėja vidutiniškai 20 %.

2.Aukštas patikimumas

Nuo 22kv iki 400v 200kva galios transformatoriai turi stiprią apsaugą nuo trumpojo jungimo, o visiškai sandarios konstrukcijos konstrukcija gali užkirsti kelią deguonies ir drėgmės patekimui, sulėtinti izoliacijos senėjimą ir pailginti tarnavimo laiką.

3. Ilgaamžiškumas ir nereikalaujantis priežiūros

Įprastu naudojimo laikotarpiu transformatoriaus alyvos keisti nereikia. Priežiūros kaina yra maža, o projektavimo trukmė gali viršyti 20 metų.

Kl .: Kokia yra 22kv–400v 200kva galios transformatoriaus alyvos bako struktūra ir sandarinimo būdas? Kaip apdorojamas kuro bako paviršius?

A: Priimamas gofruotas alyvos bakas su visiškai sandaria konstrukcija (bakono kraštas gali būti suvirintas arba prisukamas varžtais). Gofruotojo kartono plokštės suformuotos sulankstant šaltai valcuotas plienines plokštes, kurios atlieka šilumos išsklaidymo ir alyvos tūrio reguliavimo elastinės deformacijos funkcijas ir gali pakeisti alyvos rezervuarą. Kalbant apie sandarinimo technologiją, importuotas pusiau skystas silikonas naudojamas kaip 22kv–400v 200kva galios transformatoriaus sandarinimo medžiaga, kuri yra atspari aukštai temperatūrai, lengvai sensta ir pasižymi geromis sandarinimo savybėmis. Visose tvirtinimo detalėse naudojamos savaime užsifiksuojančios nuo atsipalaidavimo veržlės.

Be to, alyvos bakas yra apdorotas rūdžių pašalinimu smėliasrove ir purškiant elektrostatiniais milteliais (pvz., epoksidinės dervos arba akrilo dervos dangomis), o dažų plėvelės storis didesnis nei 150 μm, todėl užtikrinamas atsparumas korozijai, oro sąlygoms ir senėjimą stabdančios savybės.
