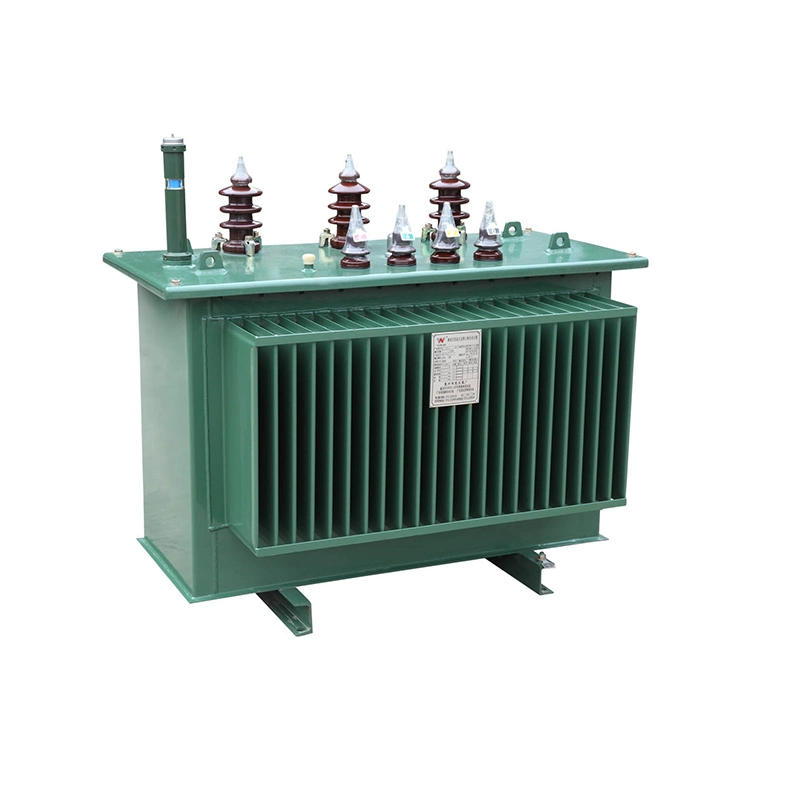

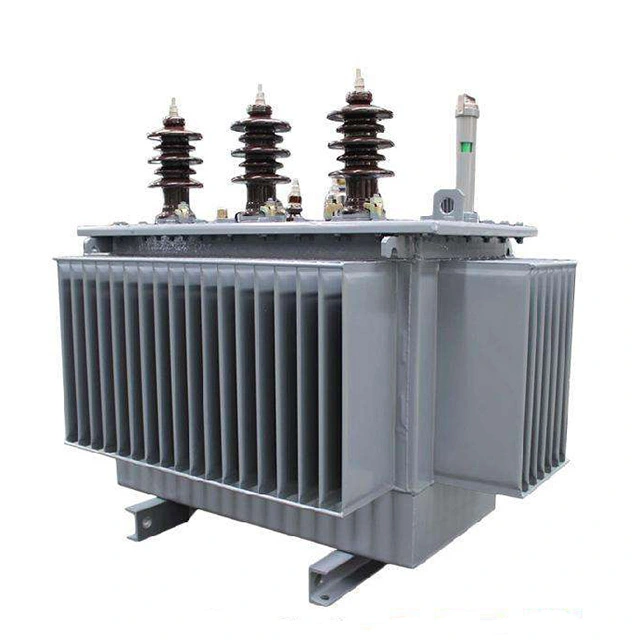

50kva 0.4kv amorfinio lydinio paskirstymo transformatorius

Daugelis Pietryčių Azijos, Afrikos, Centrinės Azijos ir Lotynų Amerikos šalių aktyviai skatina kaimo elektros tinklų atnaujinimą ir kaimo elektrifikavimo projektus. Atokiose vietovėse apkrovos lygis išliko žemas (20% - 35%). Amorfinio lydinio paskirstymo transformatoriaus be apkrovos energijos taupymo pranašumai buvo maksimaliai išnaudoti, todėl jie yra pirmenybė vietiniams maitinimo biurams konkursuose. Paskirstytos buitinės fotovoltinės ir nedidelės pramoninės ir komercinės fotovoltinės elektros tinklo jungtys aprūpintos 50 kVA lygio paskirstymo transformatoriais. Nuolat augant pasaulio fotovoltinių įrenginių skaičiui, mažos talpos amorfinio lydinio paskirstymo transformatorių paklausa taip pat padidėjo.

Transformatorius kaip pagrindinę medžiagą naudoja amorfinio lydinio juosteles. Šis amorfinis lydinys greitai aušinant susidaro į amorfinę struktūrą, pasižyminčią itin mažais histerezės nuostoliais ir be apkrovos srove. Jo elektromagnetinės savybės gerokai viršija tradicinių silicio plieno lakštų savybes. 50kva 0,4kv amorfinio lydinio paskirstymo transformatorius turi mažesnį darbinės temperatūros kilimą, todėl sumažėja izoliacinių medžiagų senėjimas ir pailgėja įrangos eksploatavimo laikas. Aliejuje panardinta aušinimo technologija efektyviai išsprendžia šilumos išsklaidymo problemą esant didelės temperatūros apkrovoms. 50kva 0,4kv amorfinio lydinio paskirstymo transformatoriaus alyva naudojama kaip aušinimo terpė, apsauganti nuo perkaitimo ir gedimų bei padidinanti bendrą patikimumą ir saugumą.

Techninis parametras:

Kl.: Ar šis 50kva 0,4kv amorfinio lydinio paskirstymo transformatorius gali pakeisti standartinę Dyn11 jungčių grupę į Yyn0?

A: Taip, šio 50kva 0,4kv amorfinio lydinio paskirstymo transformatoriaus jungčių grupės tipas gali būti pakeistas iš standartinio Dyn11 į Yyn0. Techniškai tai įmanoma, tačiau naudojant jį yra trūkumų:

1. Trečioji harmonika negali būti slopinama: Aukštos įtampos pusėje nėra trikampės uždaros apvijos, todėl geležies šerdies trečiasis harmoninis magnetinis srautas negali sudaryti cirkuliacinės kilpos, žemos įtampos pusėje nulinio taško potencialas yra poslinkis, o trijų fazių išėjimo įtampa pakeičiama. Kai vienfazėse apkrovose yra nesubalansuota apkrova, neutralioje linijoje atsiranda didelė nulinės sekos srovė, o neutrali linija nenormaliai perkaista.

2. Prastas gebėjimas atlaikyti nesubalansuotas apkrovas: Civilinis elektros paskirstymas daugiausia susideda iš vienfazio apšvietimo ir buitinių prietaisų apkrovų. Trijų fazių apkrovos yra linkusios į disbalansą. Esant Yyn0 sąlygoms, 50kva 0,4kv amorfinio lydinio paskirstymo transformatoriaus įtampos iškraipymas yra stiprus, todėl lengva perdegti galines lempas, mažus variklius ir tikslią elektros įrangą. Dyn11 aukštos įtampos trikampė apvija gali sudaryti cirkuliacinę kilpą, kad suvirškintų trečiąją harmoniką, o įtampos stabilizavimo efektas yra puikus.

3. Ribota prieiga prie tinklo prijungimo: Pagrindiniai elektros tinklai ir fotovoltinio tinklo prijungimo projektai visame pasaulyje turi privalomas nuostatas dėl Dyn11, o Yyn0 modeliai negali išlaikyti elektros energijos tiekimo biuro tinklo prijungimo patvirtinimo ir negali būti prijungti prie savivaldybės viešojo tinklo.

Apdorojamas amorfinio lydinio transformatorius

Įranga

Tikrinimo centras

Transformatorius siuntimo metu
