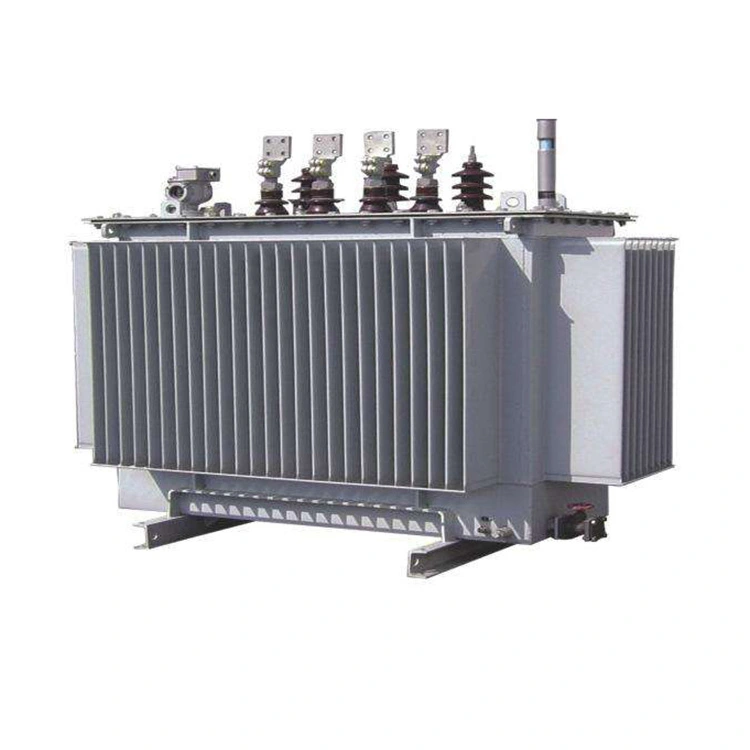

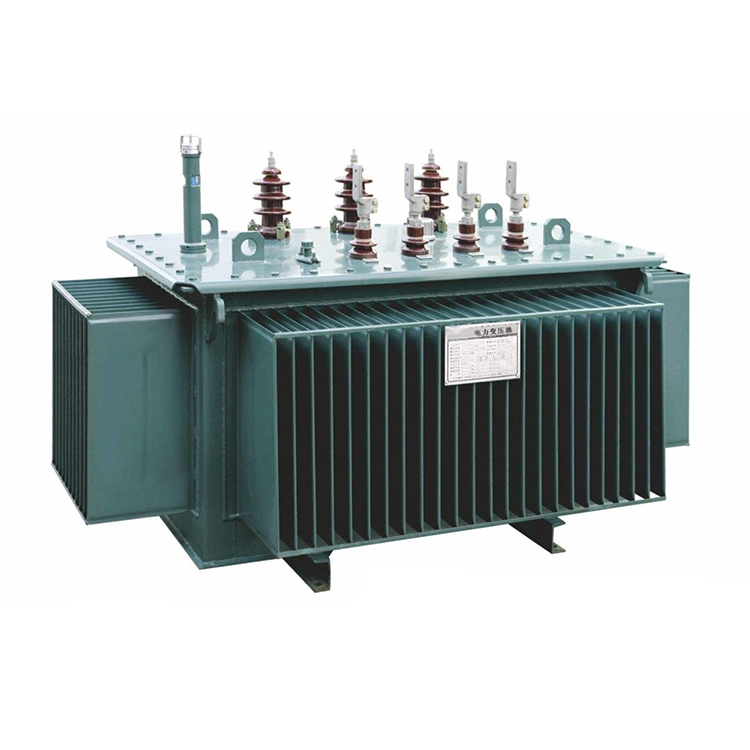

800kva amorfinio lydinio alyvos panardinamasis transformatorius

800kva amorfinio lydinio alyvos panardinamasis transformatorius yra pagamintas iš naujo tipo energiją taupančios medžiagos. Jo šerdies medžiaga‌ pagaminta iš amorfinio lydinio, pasižyminčio dideliu magnetiniu pralaidumu ir itin mažais histerezės nuostoliais, o tai gali žymiai padidinti energijos vartojimo efektyvumą be apkrovos ir atitinka GB/T 20052 arba IEC 60076 standartus.‌ Ir jo aušinimo metodas – panardintas į aliejų.

800 kva amorfinio lydinio panardinamojo alyvos transformatoriaus sandari konstrukcija yra atspari drėgmei ir korozijai, tinka lauko arba vidaus pastotėms, kurių aukštis ≤1000 m, o aplinkos temperatūra pakyla ≤55K.

Didžiausias šio 800kva amorfinio lydinio alyvos transformatoriaus pranašumas yra itin maži nuostoliai be apkrovos. Šis transformatorius yra maždaug 300–450 W (palyginti su silicio plieno lakštu, kurio galia yra apie 1000–1500 W), tai yra 60–75 % mažesnė nei tradicinių silicio plieno lakštų transformatorių. Tuo pačiu metu jis turi mažą triukšmą (≤55–60 dB), turi didelę perkrovą, ilgą tarnavimo laiką ir paprastai gali būti naudojamas 25–30 metų. Tačiau kaina yra didesnė (apie 20–40 % brangesnė nei tos pačios specifikacijos transformatoriai su silicio plieno lakštais).

Todėl 800kva amorfinio lydinio alyvos panardinamasis transformatorius tinka pramoniniam, komerciniam arba elektros paskirstymo scenarijui, kuriam taikomi aukšti energijos vartojimo efektyvumo reikalavimai.

Techninis parametras:

Kl.: Kodėl 800kva amorfinio lydinio panardinamo alyva transformatoriaus be apkrovos nuostoliai yra žymiai mažesni nei tokios pat talpos transformatoriaus, pagaminto iš silicio plieno lakštų?

A: Pirma, amorfinio lydinio juostos storis yra tik 20–30 µm, o tai yra maždaug viena dešimtoji įprastų silicio plieno lakštų storio (230–350 µm). Pagal santykį, kad sūkurinės srovės nuostoliai yra proporcingi storio kvadratui, sūkurinės srovės nuostoliai 800 kVA šerdyje žymiai sumažėja. Tuo pačiu metu amorfinio lydinio varža yra maždaug 2,5 karto didesnė nei silicio plieno lakštų, todėl dar labiau susilpnėja cirkuliacinės srovės nuostoliai, atsirandantys tarp sluoksnių, kai keičiasi magnetinis srautas.

Antra, histerezės kilpa yra siaura, o koercicija maža. Amorfinis lydinys turi amorfinę struktūrą be grūdelių ribos defektų, o atsparumas magnetinio domeno apvertimui yra mažas. Koercicija yra tik 1/3–1/5 silicio plieno lakštų. Tai žymiai sumažina energiją, reikalingą kiekvienam įmagnetinimo ciklui, ir labai sumažina histerezės nuostolius.

Trečia, darbinio magnetinio srauto tankis yra palyginti mažas. 800kva amorfinio lydinio panardinamajam transformatoriui vardinis magnetinio srauto tankis paprastai yra 1,35–1,45 T, o tai yra mažesnis nei 1,65–1,75 T silicio plieno lakštų. Kadangi geležies nuostoliai yra proporcingi magnetinio srauto tankio kvadratinei ar didesnei galiai, tinkamai sumažinus magnetinio srauto tankį, gali labai sumažėti vieneto masės nuostoliai.

Remiantis pirmiau pateiktais mechanizmais, 800 kva amorfinio lydinio alyvos transformatoriaus be apkrovos nuostoliai paprastai sudaro tik 30–40 % tos pačios talpos transformatoriaus su S13 arba S14 silicio plieno lakštais. Jis ypač tinka elektros paskirstymo scenarijams, kai įranga dažnai yra nedidelės apkrovos arba budėjimo režimu.
