480v 400 Amper 3 fazių atjungimo jungiklis

Wenzhou XiFa Electric Power Equipment Co., Ltd yra ekspertų gamykla, gaminanti 480v 400 amp 3 fazių atjungimo jungiklį. Kad būtų užtikrintas trumpas pristatymo laikas, Wenzhou XiFa Electric Power Equipment Co., Ltd. sandėlyje yra 400 amperų 3 fazių atjungimo jungiklis. Didelės apimties užsakymus reikia paruošti nuo 7 iki 15 darbo dienų nuo užsakymo pateikimo. Tuo tarpu Wenzhou XiFa Electric Power Equipment Co., Ltd gali pritaikyti 400 amperų 3 fazių atjungimo jungiklį pagal klientų poreikius, tokius kaip įtampos lygis, naudojimo aplinka ir kt.

Siųsti užklausą

Prekės aprašymas

480 V 400 amperų 3 fazių atjungimo jungiklis uždarymo padėtyje turi turėti trijų fazių kintamosios srovės 400 amperų vardinę srovę. Jo konstrukcija yra paprasta ir kompaktiška, plačiai naudojama kompaktiškoje pastotėje ir elektros skydelyje. Pagrindinis 480v 400 amperų 3 fazių atjungimo jungiklio bruožas nėra lanko gesinimo galimybė ir veikimas be apkrovos.

480v 400 amperų 3 fazių atjungimo jungiklis užtikrina matomą ir patikimą atjungimą, kad būtų užtikrinta operatoriaus apsauga atliekant techninę priežiūrą. 480v 400 amperų 3 fazių atjungiklio funkcija yra atjungti srovę be apkrovų. Tai reiškia, kad 480 V 400 amperų 3 fazių atjungimo jungiklis turi užsidaryti prieš grandinės pertraukiklį ir suveikti po grandinės pertraukiklio elektros paskirstymo sistemoje.

480v 400 Amp 3 Phase Disconnect Switch

Gamybos parametras:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrinis stipris (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Darbo srovė le(A)
400 V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440 V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Variklio galia (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S / 1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Gamybos ir pertraukimo pajėgumai
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA didžiausia vertė)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechaninis tarnavimo laikas (kartais)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrinis tarnavimo laikas (kartais)
Ue=660V Nominali srovė le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Svoris (kg)
3 poliai	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 poliai	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Darbinis sukimo momentas (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

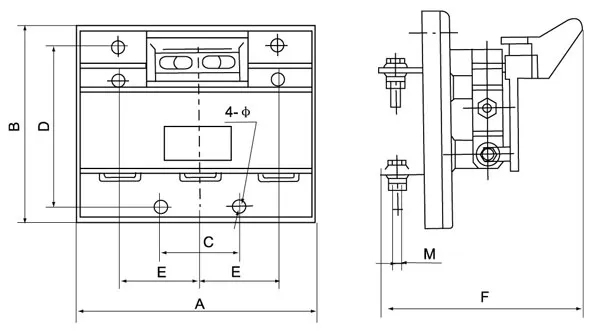

Priekinio veržimo tipas

Nominali srovė (A)	Rėmo dydis (mm)					Montavimo dydis (mm)
Nominali srovė (A)	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

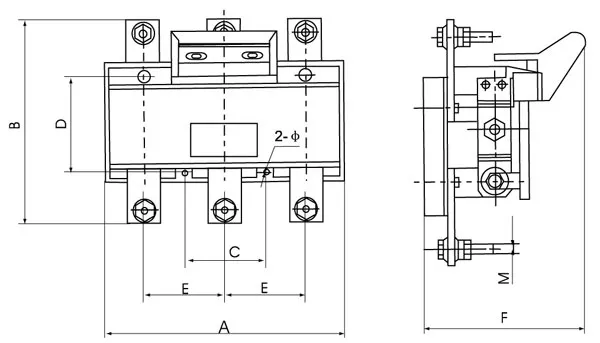

Retas gręžimo tipas

Nominali srovė (A)	Rėmo dydis (mm)					Montavimo dydis (mm)
Nominali srovė (A)	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

Gamybos DUK:

Kl .: kokia yra pagrindinė 480v 400 amperų 3 fazių atjungimo jungiklio paskirtis?

A: 480v 400 amperų 3 fazių atjungimo jungiklis yra saugus būdas atjungti maitinimą prieš atliekant elektros įrangos techninę priežiūrą. Esant 480 voltų ir 400 amperų įtampai, šio tipo jungikliai paprastai naudojami komercinėse ir pramoninėse srityse, siekiant sumažinti variklių, ŠVOK sistemų, mašinų ar skirstomųjų skydų maitinimą.

Kl .: Kaip sužinoti, ar 400 amperų yra tinkamas įvertinimas mano programai?

A: Turėtumėte nustatyti jungiklio dydį pagal maksimalią srovę, kurios reikia jūsų sistemai. 400A jungiklis tinka, kai prijungta apkrova arba skydelis yra suprojektuoti valdyti iki 400 amperų sroves. Prieš pasirinkdami, visada patikrinkite tiek nuolatinės darbinės srovės, tiek trumpojo jungimo reikalavimus.

Kl .: Kuo skiriasi lydieji ir nelydieji atjungiamieji jungikliai?

A: Lydomasis: apima saugiklius, apsaugančius nuo viršsrovių. Tai suteikia tiek atjungimo priemonę, tiek grandinės apsaugą.

Nelydantis: tik atskiria maitinimą, bet neapsaugo. Jei reikia įmontuotos apsaugos, rinkitės lydųjį; nelydimas, jei apsauga jau yra tvarkoma prieš srovę esančiais pertraukikliais.
