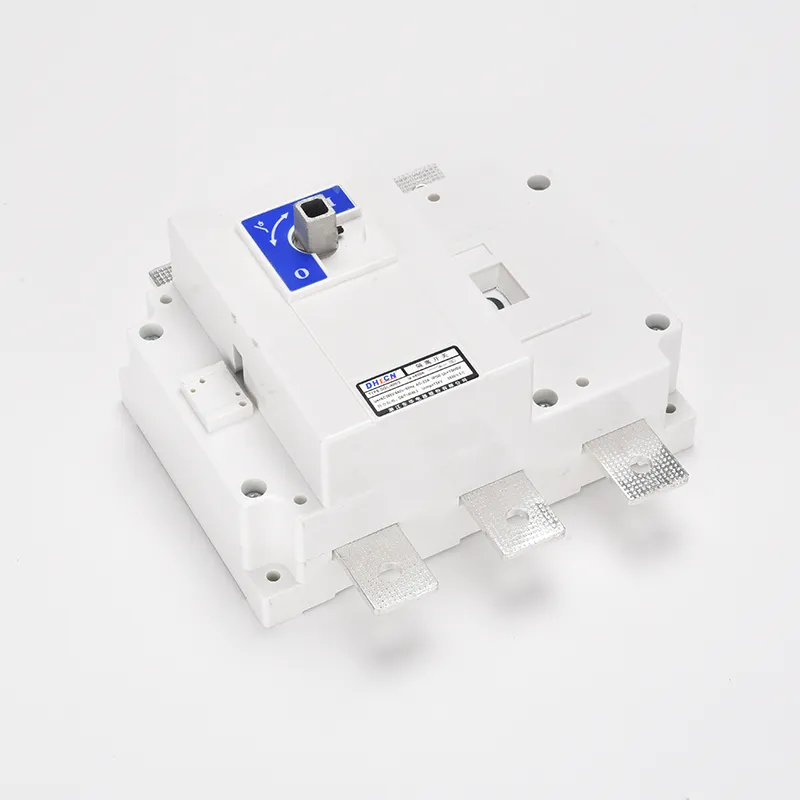

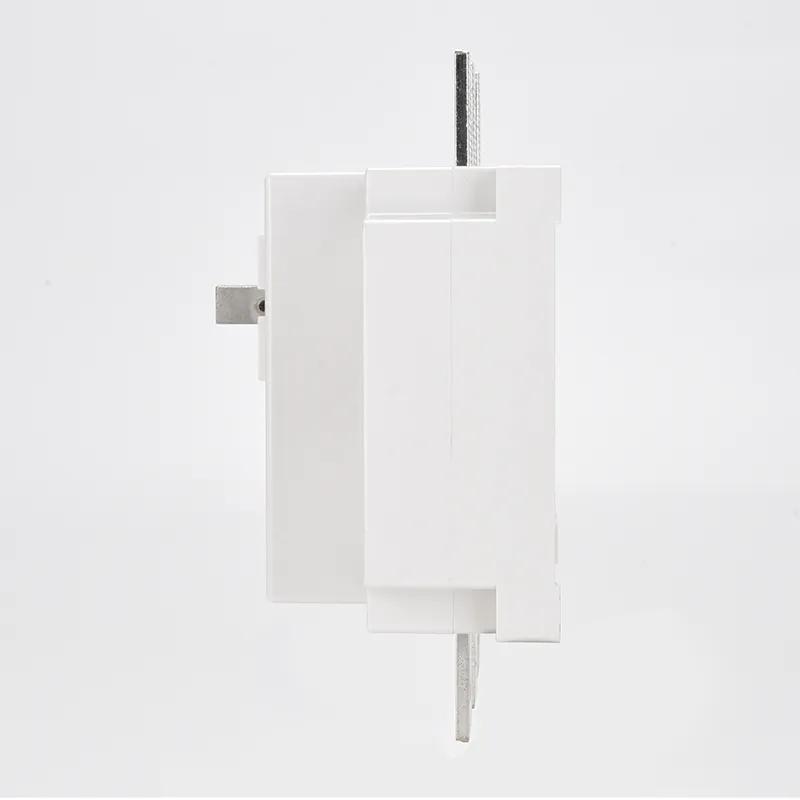

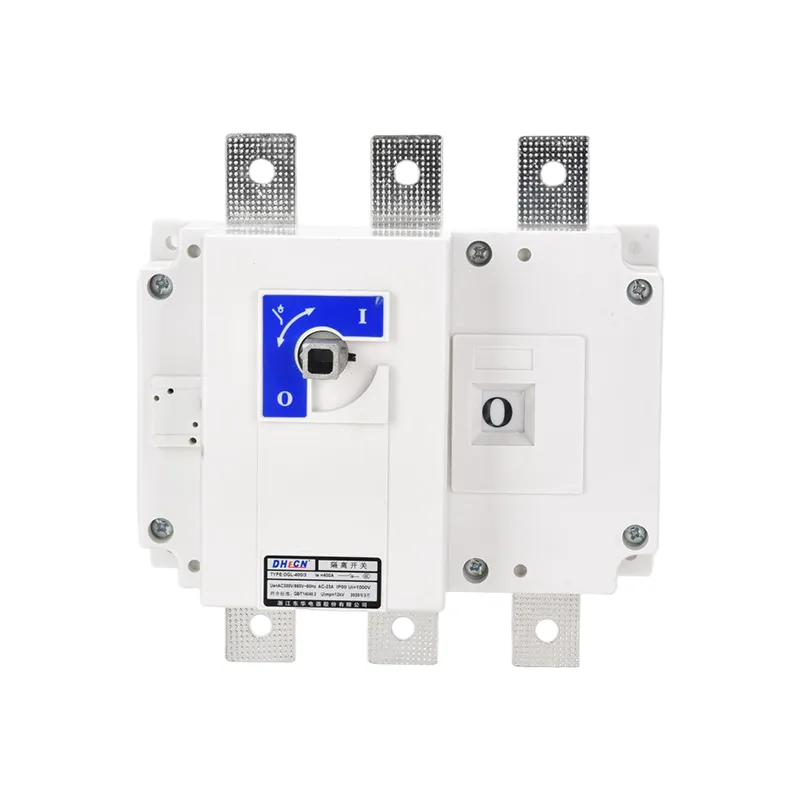

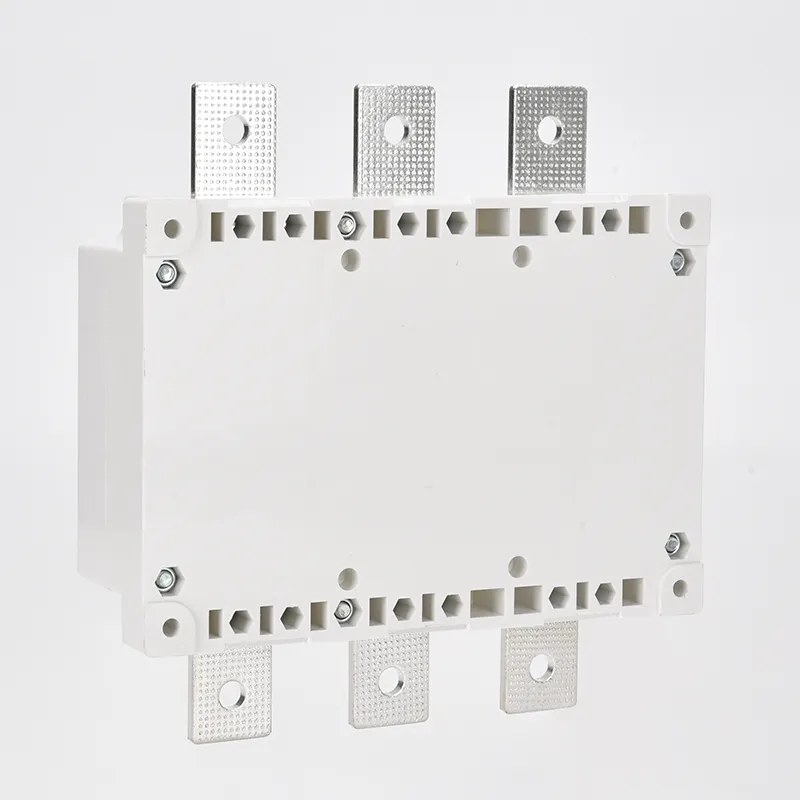

3 fazių 200 amperų be saugiklio atjungimo jungiklis

Kaip profesionali gamintoja, Wenzhou XiFa Electric Power Equipment Co., Ltd. griežtai laikosi kokybės kontrolės sistemos, kad pagamintų kiekvieną 3 fazių 200 amperų nelydytą atjungiklį. 3 fazių 200 amperų be saugiklio atjungimo jungiklio dirbtuvėse vadovai patikrins kiekvieną sklandų gamybos procesą, kad įsitikintų, jog pristatymas vyksta greitai ir be vėlavimo. Kai atjungimo jungiklis baigtas, būtina atlikti daugybę gamyklų, pvz., mechaninio veikimo bandymo, kad būtų patikrintas sklandus ir patikimas perjungimo veiksmas ir maitinimo dažnio atsparumo įtampos bandymas pagrindinėje grandinėje ir izoliacijos dalyse.

Siųsti užklausą

Prekės aprašymas

Norėdami geriau pažinti 3 fazių 200 amperų be saugiklio atjungimo jungiklį, galėtume įdiegti be saugiklio atjungimo jungiklį iš maitinimo sistemos funkcijos. Tai gali būti rodoma taip:

1. Maitinimo izoliavimas: tikrinant arba prižiūrint elektros įrangą, atidarius 3 fazių 200 amperų be saugiklio atjungimo jungiklį, eksploatuojama įranga visiškai atskiriama nuo įtampingųjų dalių, todėl susidaro matomas lūžis ir užtikrinama darbuotojų sauga.

2. Perjungimo operacijos: veikiant elektros sistemai, 3 fazių 200 amperų be saugiklio atjungimo jungikliai veikia kartu su grandinės pertraukikliais, kad pakeistų grandinių veikimo konfigūraciją – pavyzdžiui, perkeliant šynas arba keičiant tiekimo maršrutus: suteikia galimybę lanksčiai valdyti sistemą.

3. Mažų srovių kūrimas ir nutraukimas: 3 fazių 200 amperų be saugiklio atjungimo jungikliai gali tiesiogiai prijungti arba atjungti mažas srovės grandines, pvz., neapkrautas trumpąsias linijas, įtampos transformatorius ir viršįtampių ribotuvus, nenaudojant grandinės pertraukiklio, taip supaprastinant įprastines operacijas.

4. Koordinavimas su apsaugos įtaisais: įvykus gedimui, 3 fazių 200 amperų be saugiklio atjungimo jungiklis, suveikiant grandinės pertraukikliui, izoliuoja sugedusią sekciją, apsaugodamas nuo gedimo išplitimo ir palaikydamas stabilų sistemos veikimą.

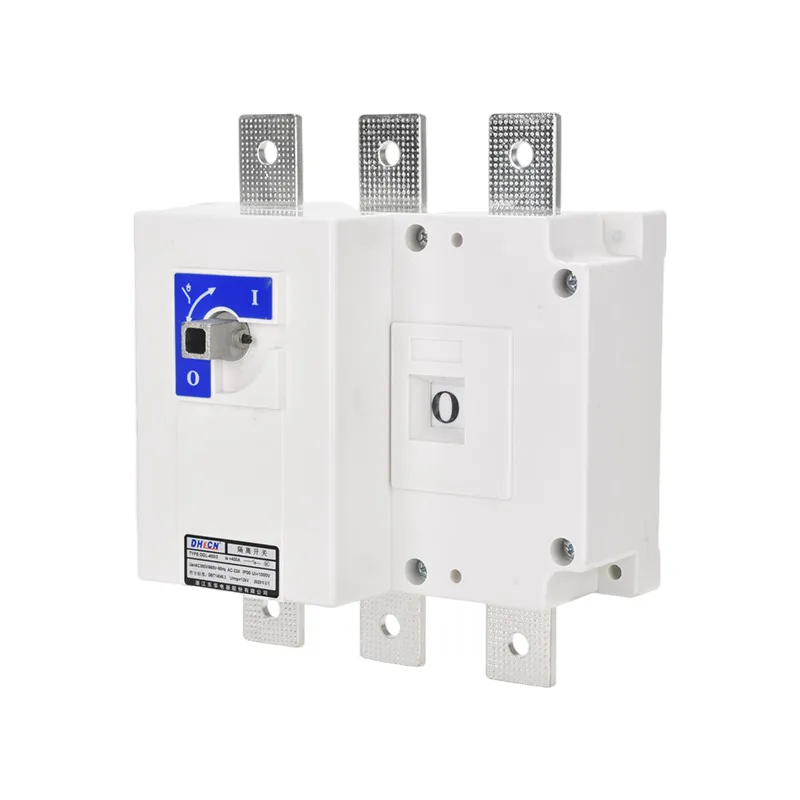

3 Phase 200 Amp Non Fused Disconnect Switch

Produkto parametras:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrinis stipris (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Darbo srovė le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Variklio galia (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S / 1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Gamybos ir pertraukimo pajėgumai
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA didžiausia vertė)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechaninis tarnavimo laikas (kartais)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrinis tarnavimo laikas (kartais)
Ue=660V vardinė srovė le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Svoris (kg)
3 poliai	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 poliai	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Darbinis sukimo momentas (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

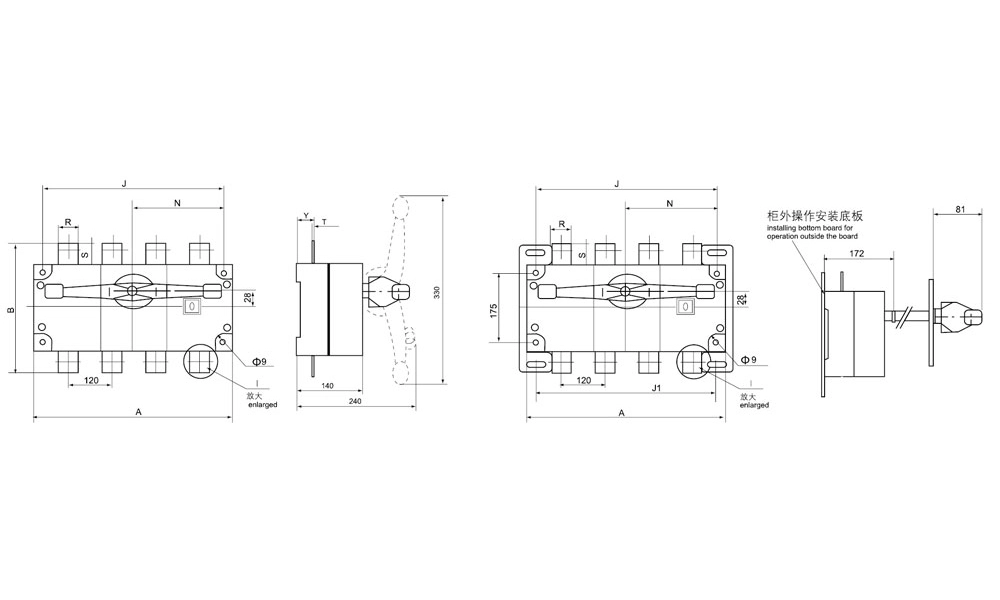

3 Phase 200 Amp Non Fused Disconnect Switch

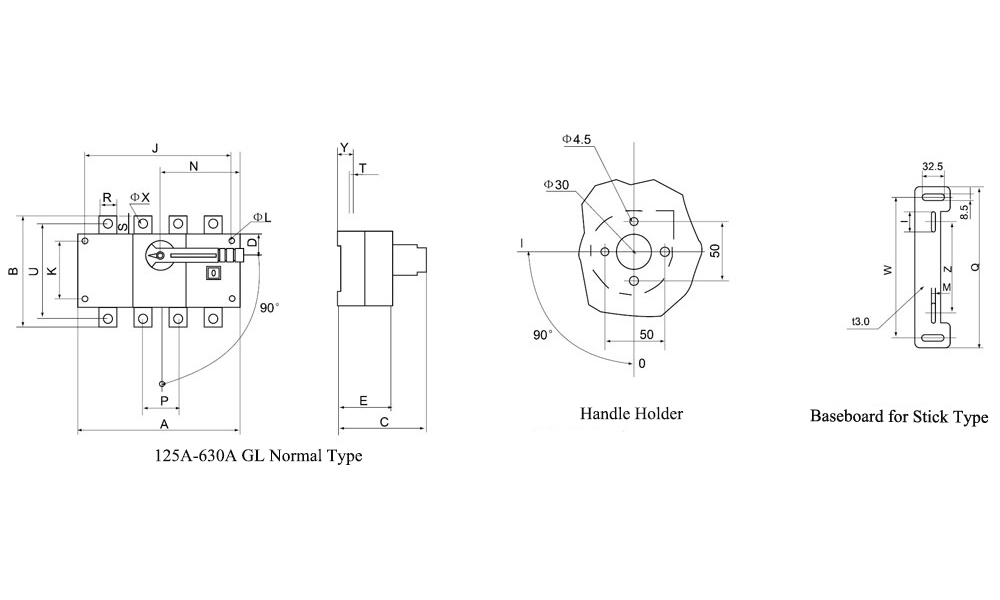

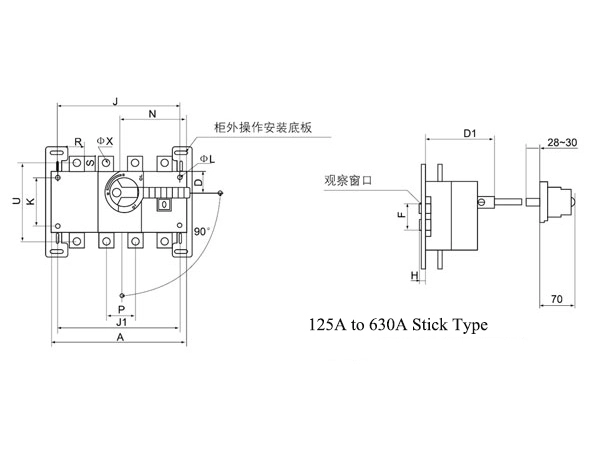

Tipas	Rėmo dydis ir montavimo dydis
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

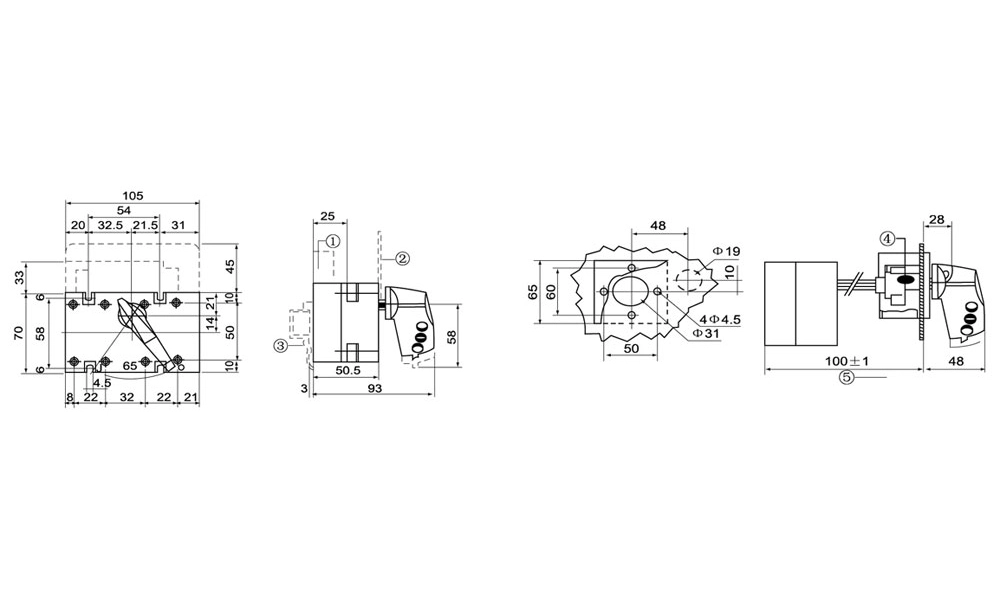

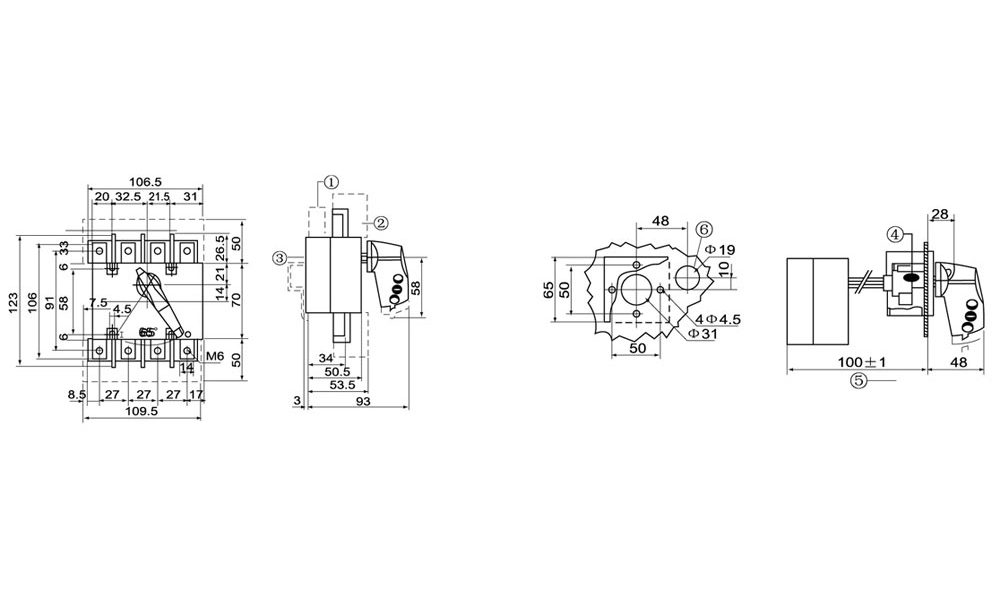

Tipas	Dydis
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Tipas	Rėmo dydis ir montavimo dydis
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Produkto DUK:

Kl.: Kokia yra pagrindinė 3 fazių 200A be saugiklio atjungimo jungiklio funkcija?

A: 3 fazių 200 A be saugiklio atjungimo jungiklis suteikia galimybę rankiniu būdu atjungti maitinimą nuo įrangos ar grandinių, kad būtų galima atlikti techninę priežiūrą ir saugumą. Skirtingai nuo saugiklio jungiklio, jame nėra apsaugos nuo viršsrovių – jis tiesiog atidaro ir uždaro grandinę.

Kl.: Kokio tipo programoms paprastai naudojamas 3 fazių 200A be saugiklio atjungimo jungiklis?

A: Atjungikliai be saugiklio dažniausiai įrengiami, kai apsauga nuo viršsrovių jau yra aprūpinta priešpriešiniu pertraukikliu arba saugikliu. Jie dažnai naudojami kaip vietiniai ŠVOK įrenginių, variklių, staklių ar skirstomųjų skydų izoliavimo įtaisai.

Kl .: Kodėl verta rinktis 200 amperų reitingą?

A: 200A įvertinimas tinka sistemoms, kuriose maksimali nuolatinės apkrovos srovė neviršija 200 amperų. Šis įvertinimas dažnai naudojamas vidutinio dydžio komercinėse ir lengvosios pramonės objektuose, kur šakų grandinės arba atskiros apkrovos reikalauja saugios izoliacijos.

Kl.: Kokios įtampos yra 3 fazių 200A be saugiklio atjungimo jungiklis?

A: Dauguma 3 fazių 200A be saugiklio atjungiklių yra iki 600 voltų kintamosios srovės, dažniausiai yra 240 V ir 480 V. Visada patikrinkite, ar įrenginio nominalioji vertė atitinka arba viršija sistemos įtampą.
