Elektros žemos įtampos saugiklio atjungiklio jungiklis

Palyginti su nelydžiu atjungikliu, elektros žemos įtampos saugiklio atjungimo jungiklis sujungia saugiklio ir peilio jungiklio funkcijas, o tai reiškia, kad jis gali valdyti maitinimo atjungimą ir prijungimą įprasto veikimo metu ir nutraukti srovę trumpojo jungimo ir per didelės apkrovos atveju. Wenzhou XiFa Electric Power Equipment Co., Ltd. specializuojasi elektros žemos įtampos saugiklių atjungiklių jungimui gaminti. Siekdama pagaminti tvirtą kokybišką saugiklio atjungimo jungiklį, įmonė naudoja aukštos kokybės varį ant atjungimo jungiklio ir saugiklio. Korpuse yra epoksidinės dervos kapsulė, kuri gali apsaugoti vidinius komponentus nuo dulkių, drėgmės ir išorinių jėgų, tuo pačiu užtikrinant operatoriaus saugumą.

Siųsti užklausą

Prekės aprašymas

Elektros žemos įtampos saugiklio atjungiklio jungiklis, taip pat žinomas kaip saugiklio tipo izoliatorius, sumaniai sujungia atjungiklio ir saugiklio funkcijas, todėl jis yra svarbus komponentas žemos įtampos elektros skirstomuosiuose skyduose. Jo saugiklio elementas yra skirtas greitai nutraukti gedimų sroves, užtikrinant grandinės saugumą, o peilio jungiklis yra specialiai skirtas perjungimo operacijoms be apkrovos ir negali nutraukti įtampos srovių normaliai veikiant. Dėl šio unikalaus derinio saugiklio atjungimo jungiklis yra patikimas grandinės apsaugos sergėtojas.

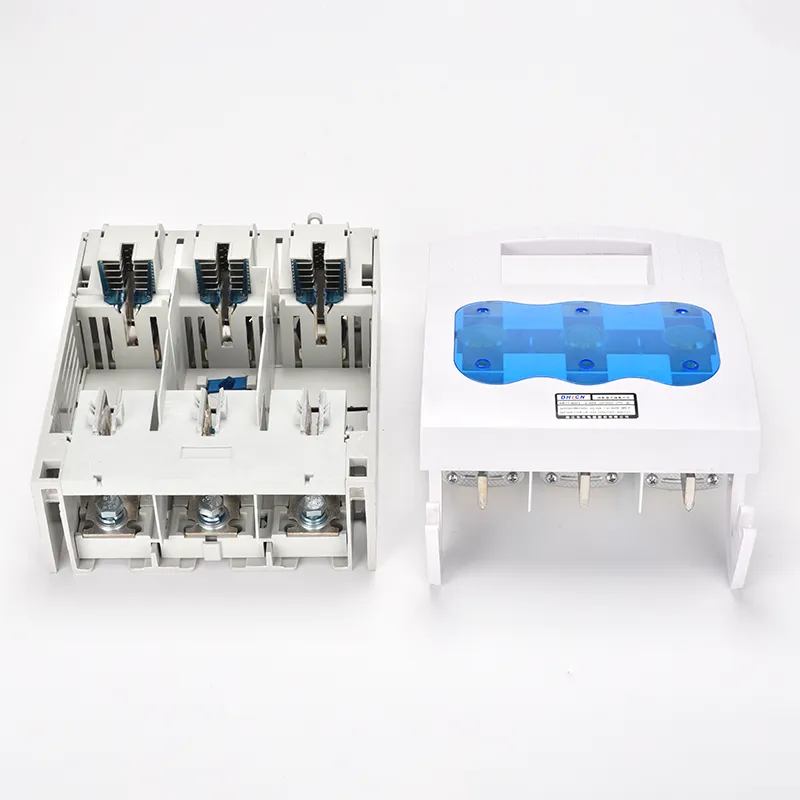

Kai jungiklis uždarytas, peilio mechanizmas per gerai suprojektuotą jungčių sistemą užtikrina tvirtą saugiklio ir šynos kontaktą, leidžiantį nepertraukiamai tekėti srovei. Ir atvirkščiai, kai reikia atjungti, tas pats paprastas mechanizmas saugiai atskiria saugiklį nuo maitinimo šynos ir leidžia greitai nutraukti grandinę. Dėl šios tikslios mechaninės konstrukcijos saugiklio atjungimo jungiklis gali veikti sklandžiai ir patikimai keičiant grandinės būsenas.

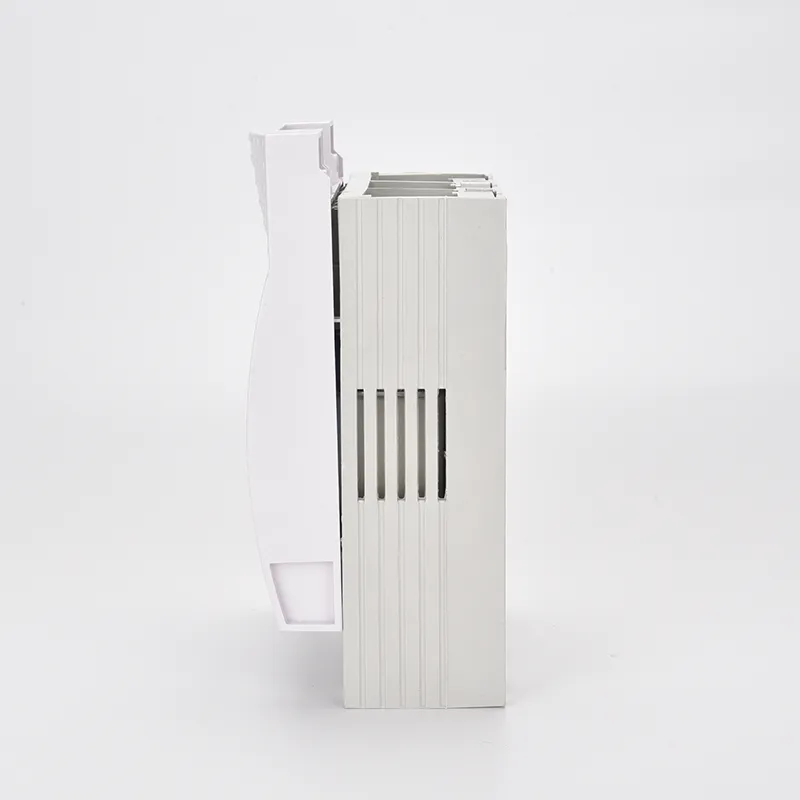

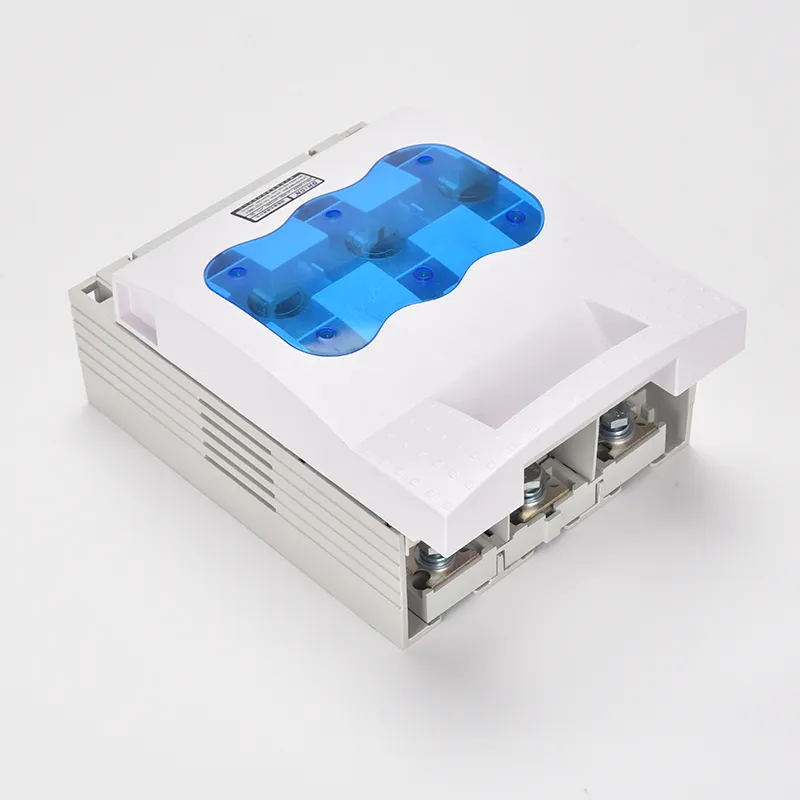

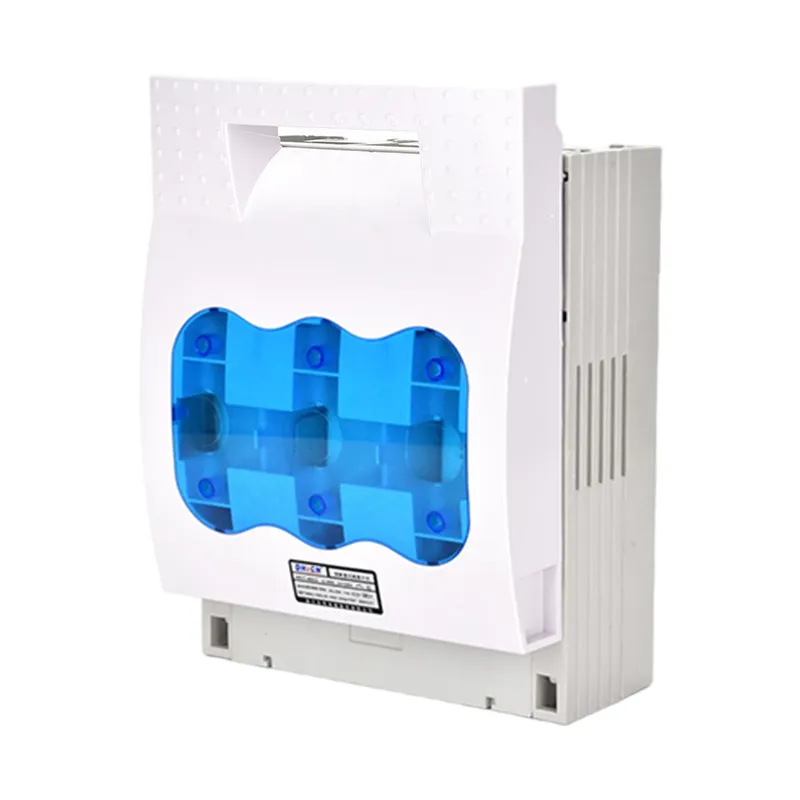

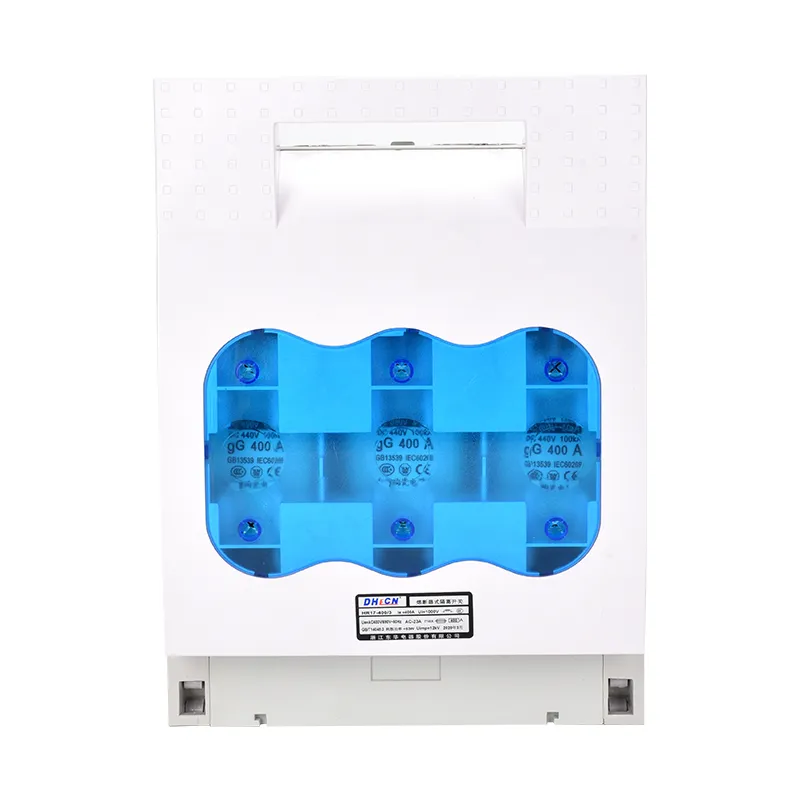

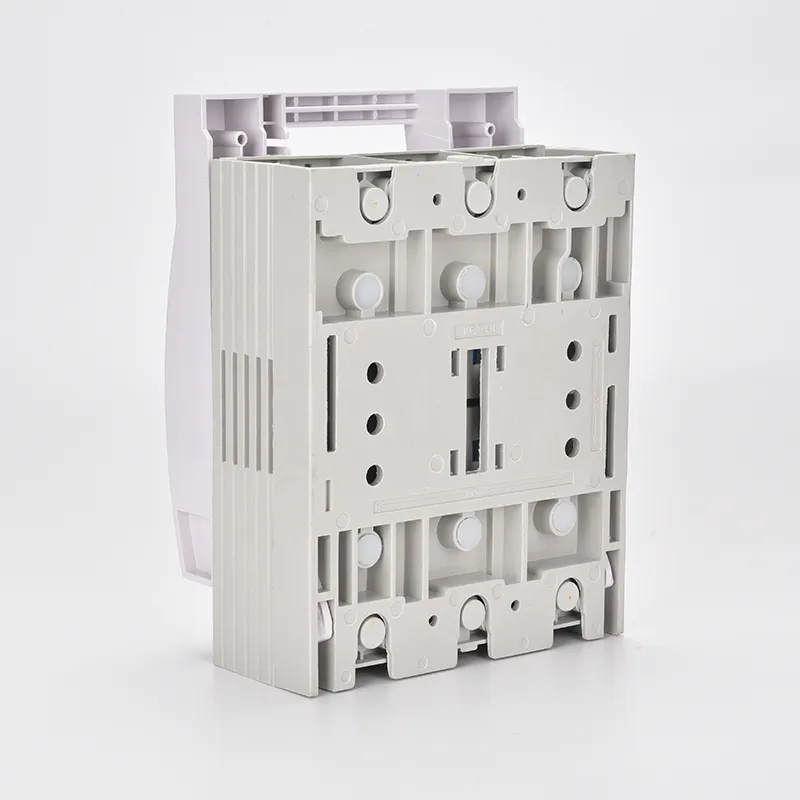

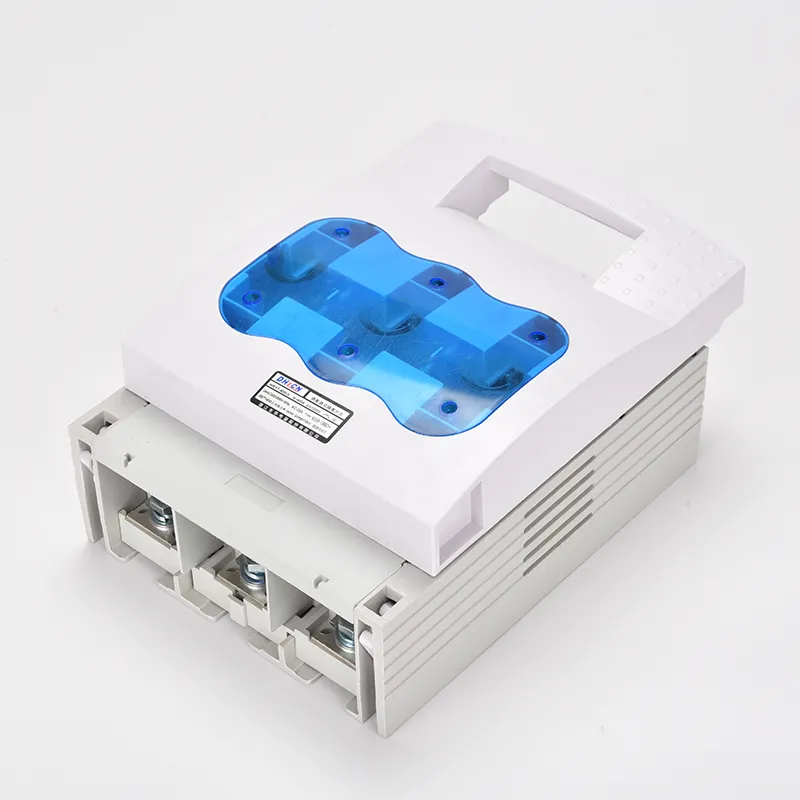

Electric Low Voltage Fuse Disconnector Switching

Produkto parametras:

Saugiklio tipas	0			1			2			3
Dažnis	50 Hz			50 Hz			50 Hz			50 Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
Ui (V)	800			800			800			800
(A)	160			250			400			630
It (A)	160			250			400			630
Panaudojimas	AC-21B (690 V)			AC-21B (690 V)			AC-21B (690 V)			AC-21B (690 V)
	AC-22B (500 V)			AC-22B (500 V)			AC-22B (500 V)			AC-22B (500 V)
	AC-23B (400 V)			AC-23B (400 V)			AC-23B (400 V)			AC-23B (400 V)
Pajėgumų kūrimas	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V, 400A			420V, 6300A
Pertraukimo pajėgumas	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V, 2000A			420V, 3200A			420V, 5040A
Ics (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Saugiklio galios praradimas (W)	12			23			34			48

It (A)	Saugiklio tipas	Saugiklis (A)
160	0	4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
250	1	80, 100, 125, 160, 200, 224, 250
400	2	125, 160, 200, 224, 250, 300, 315, 355, 400
630	3	315, 355, 400, 425, 500, 630

Tipas	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Režimo numeris		Perspektyvinis matmuo (mm)				Montavimo matmenys (mm)
Režimo numeris		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Produkto DUK:

Kl .: Kas yra elektros žemos įtampos saugiklio atjungiklio perjungimas?

A: Elektros žemos įtampos saugiklio atjungiklio perjungimas yra elektrinis įtaisas, kuris apjungia saugiklio apsauginę funkciją su atjungimo jungiklio perjungimo galimybe. Jis užtikrina saugią techninės priežiūros izoliaciją ir nutraukia gedimų sroves, kad apsaugotų grandines ir įrangą.

Kl.: Ar elektros žemos įtampos saugiklio skyriklio jungiklis gali atjungti įtampą?

A: Ne. Peilio jungiklis saugiklio atjungimo jungiklyje yra skirtas veikti tik tada, kai grandinėje nėra apkrovos srovės. Jis niekada neturėtų būti naudojamas įprastoms darbo srovėms nutraukti. Tačiau gedimo atveju saugiklio elementas veiks automatiškai.

K: Kokios yra pagrindinės elektros žemos įtampos saugiklių atjungiklio perjungimo programos?

A: Elektrinis žemos įtampos saugiklio atjungiklio perjungimas dažniausiai naudojamas žemos įtampos elektros paskirstymo skyduose, variklių valdymo centruose, ŠVOK sistemose ir pramoninėse mašinose. Šiose sistemose jie užtikrina tiek saugos izoliaciją, tiek apsaugą nuo viršsrovių.
