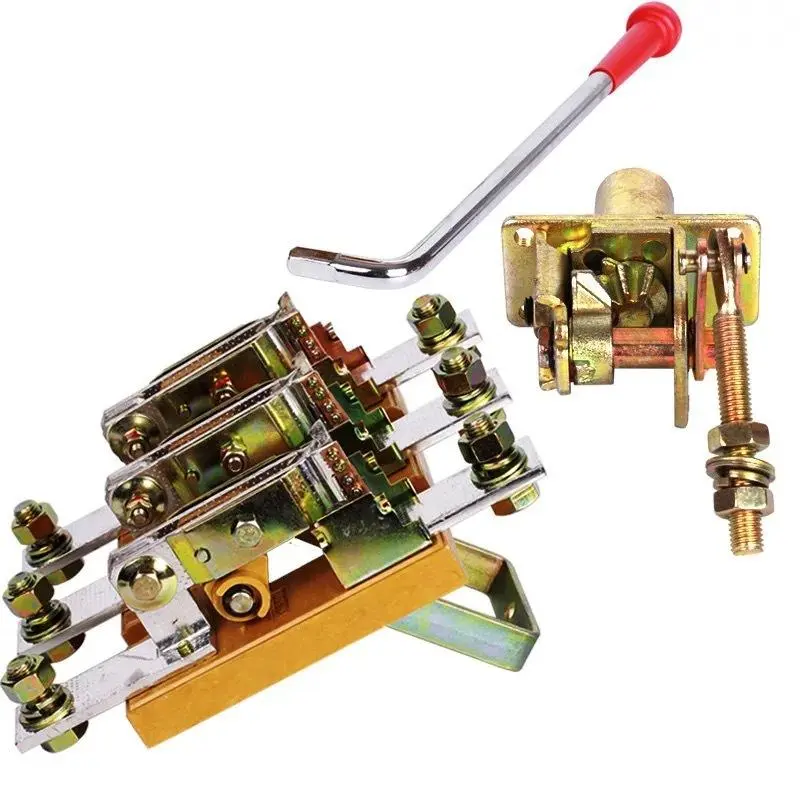

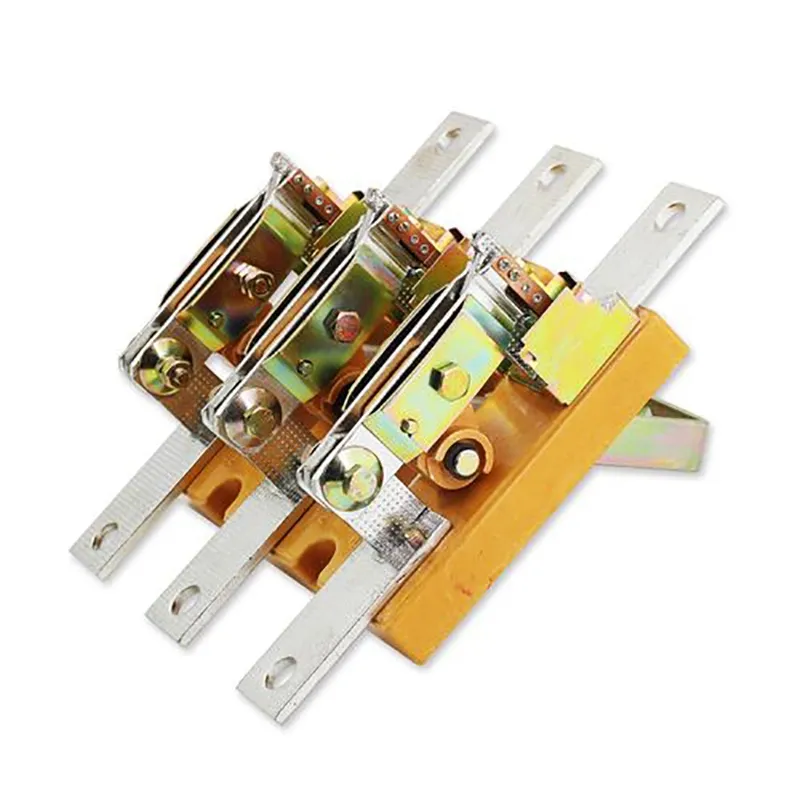

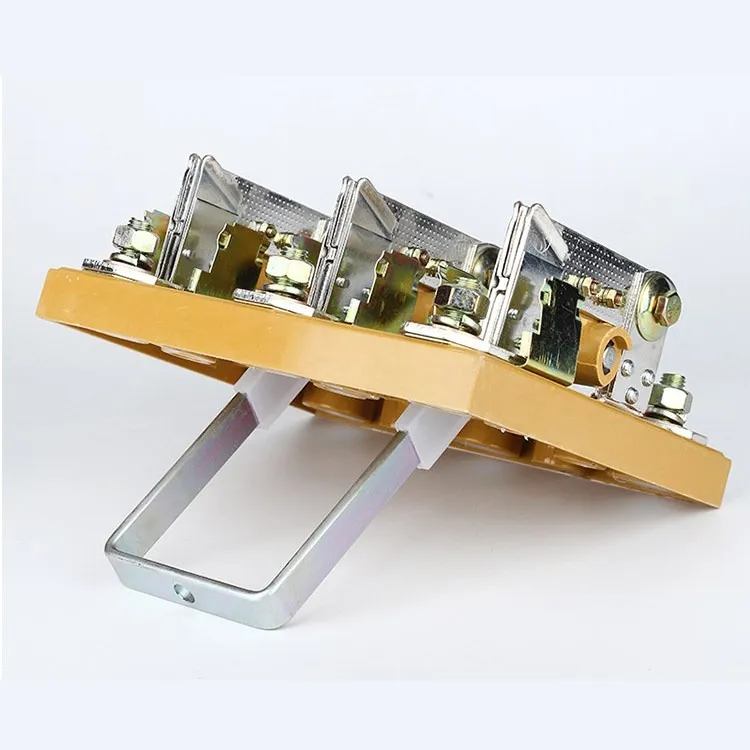

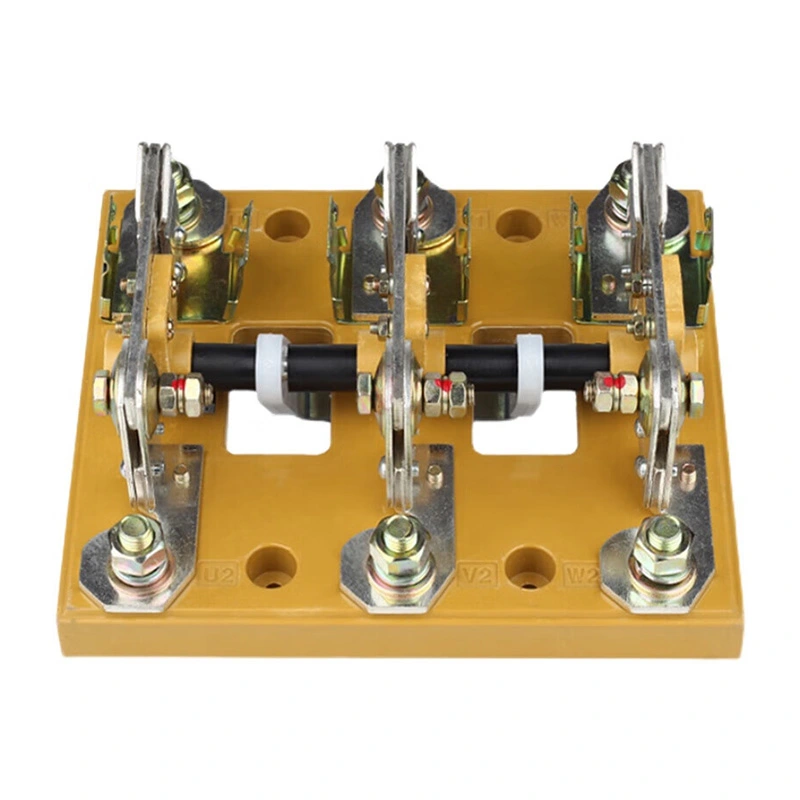

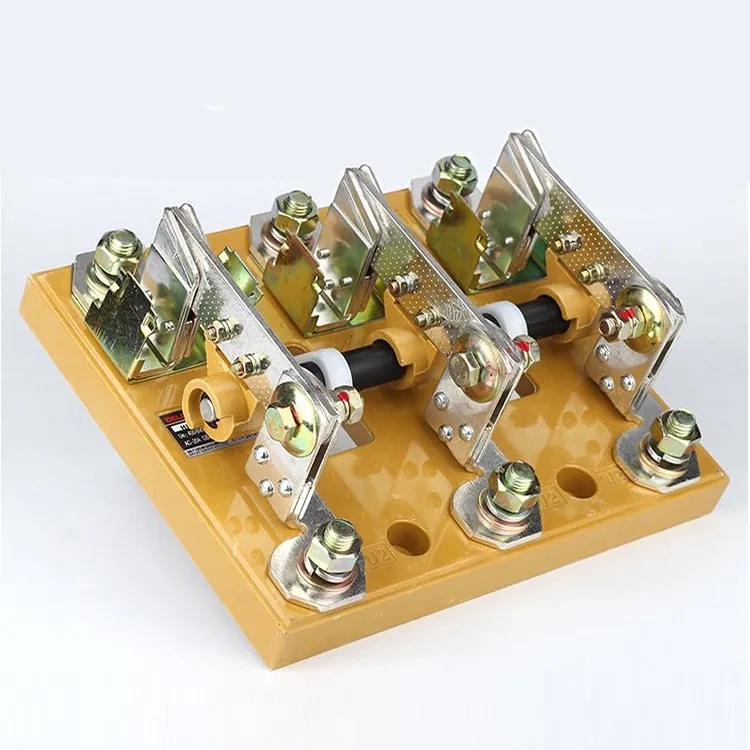

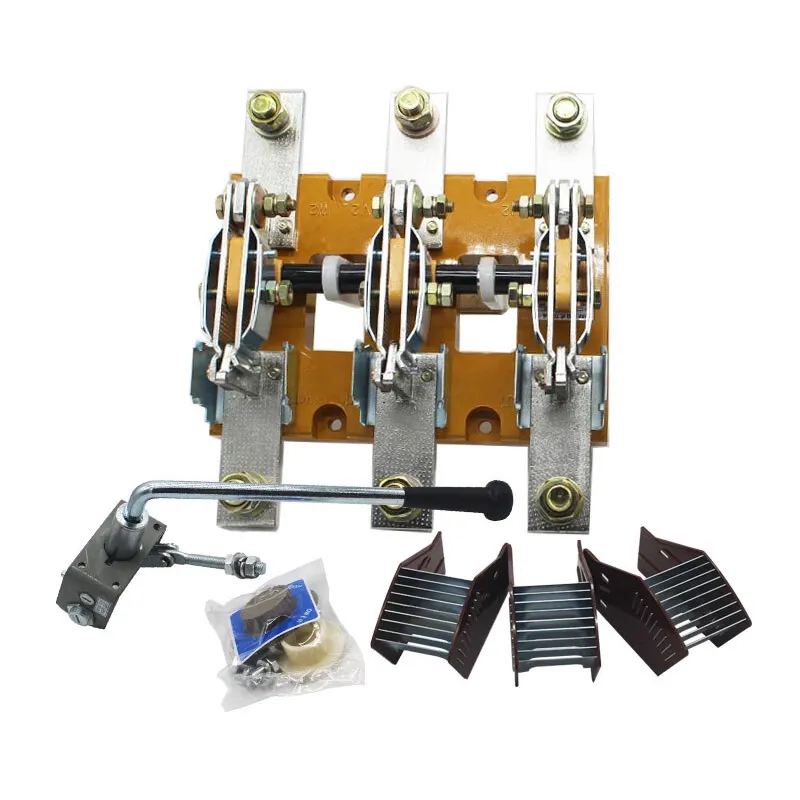

Elektros spintos 800 A 3 fazių atjungimo jungiklis

Norėdami pagaminti patikimą elektros spintelės 800 amperų 3 fazių atjungimo jungiklį, Wenzhou XiFa Electric Power Equipment Co., Ltd naudoja aukštos kokybės varinius kontaktus ir tvirtą korpusą, užtikrinantį ilgą tarnavimo laiką. Tuo tarpu kiekvienas elektros spintos 800 amperų 3 fazių atjungimo jungiklis yra kompaktiško ir paprasto dizaino, kad būtų ne tik akivaizdus atjungimo taškas vizualiai, bet ir tinkamas montuoti ant skydo ar sienos. Tuo tarpu kiekvienoje elektros spintoje 800 amperų 3 fazių atjungimo jungikliui prieš greitą pristatymą būtina atlikti gamyklinius bandymus.

Siųsti užklausą

Prekės aprašymas

800 amperų 3 fazių atjungimo jungiklis yra įtaisas, pirmiausia naudojamas atskirti maitinimo šaltinius, atlikti perjungimo operacijas ir prijungti arba atjungti silpnos srovės grandines. Jis neturi lanko gesinimo galimybės. Atviroje padėtyje kontaktai išlaiko nurodytą izoliacijos atstumą su aiškiai matomu lūžiu; Kai jungiklis yra uždaroje padėtyje, tam tikrą laiką gali nešti normalią veikimo srovę ir atlaikyti neįprastas sąlygas, pvz., trumpojo jungimo srovę.

Daugeliu atvejų 800 amperų 3 fazių atjungimo jungikliai naudojami kaip žemos įtampos izoliatoriai, o tai reiškia, kad jie skirti žemesnei nei 1 kV įtampai. Nors jų veikimo principas ir konstrukcija yra gana nesudėtingi, jie gaminami dideliais kiekiais, o jų patikimumas yra labai svarbus. Dėl to jie atlieka svarbų vaidmenį projektuojant, statant ir saugiai eksploatuojant pastotes ir elektrines.

800 amperų 3 fazių atjungimo jungiklio charakteristika yra ta, kad jis negali nutraukti apkrovos srovės; jį galima atidaryti arba uždaryti tik tada, kai grandinėje nėra srovės. Tipiškos nuorodos į 800 amperų 3 fazių atjungimo jungiklius apima jų funkcijas, savybes, klasifikaciją, taikomąsias programas, apsaugos nuo netinkamo veikimo patobulinimus, priežiūros praktiką ir įprastas problemas.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Gamybos parametras:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrinis stipris (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Darbo srovė le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Variklio galia (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S / 1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Gamybos ir pertraukimo pajėgumai
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA didžiausia vertė)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechaninis tarnavimo laikas (kartais)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrinis tarnavimo laikas (kartais)
Ue=660V vardinė srovė le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Svoris (kg)
3 poliai	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 poliai	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Darbinis sukimo momentas (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Tipas		Rėmo dydis (mm)						montavimo dydis (mm)
Tipas		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Tipas	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Gamybos DUK:

Kl.: Kaip pasirinkti iš skirtingų rankenų tipų (sukamosios arba svirties)?

A: Sukamosios rankenos: kompaktiškos, dažnai naudojamos variklio valdymo centruose arba ankštose erdvėse.

Svirties rankenos: didesnės ir geriau matomos, pageidautina, kai reikia aiškiai įjungti/išjungti.

Pasirinkimas priklauso nuo erdvės, saugaus matomumo ir operatoriaus pageidavimų.

K: Ar 800 amperų 3 fazių atjungimo jungiklį galima montuoti bet kokia kryptimi?

A: Paprastai 800 amperų 3 fazių atjungimo jungiklis turi būti montuojamas vertikaliai, kad atitiktų saugos ir kodo reikalavimus. Kai kurie dizainai suteikia lankstumo, tačiau visada laikykitės gamintojo nurodymų ir vietinių elektros kodų.

Kl.: Ar 800 amperų 3 fazių atjungimo jungiklis palaiko blokavimo / žymėjimo (LOTO) procedūras?

A: Taip, yra 800 amperų 3 fazių atjungimo jungiklis, daugumoje modelių yra užrakinamos rankenos, užtikrinančios atitiktį OSHA blokavimo / žymėjimo saugos reikalavimams. Tai leidžia technikai saugiai aptarnauti įrangą, nerizikuojant netyčia atsinaujinti.
